作為UG10.0草繪的新增加功能，其定義如下：約束一個頂點或點，使之位于（投影線）曲線串上，下面就跟著9SUG學習點在線串上的使用經驗吧.

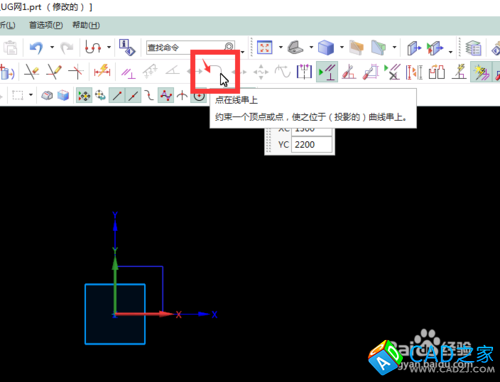

1. 打開UG10.0軟件，并進入到草繪中，找到《點在線串上》指令，如下圖：
2.
3.

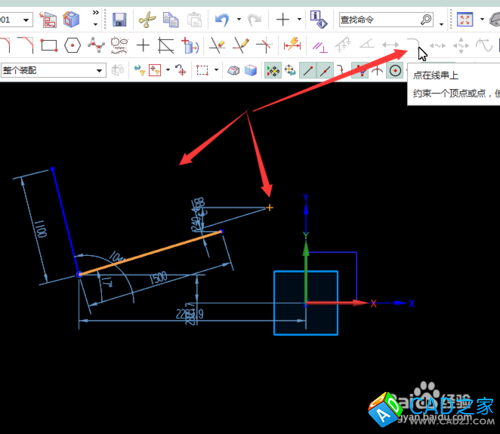

   在UG10.0草圖中，直接繪制一曲線和點是不能使用點在曲線上的，其命令呈灰色，表示在不可使用狀態下，如下圖：


4.

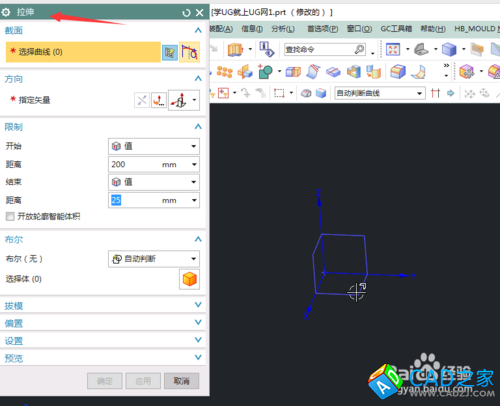

   退出UG10.0草繪，使用建模下拉伸命令，先創建一個三維零件，如下圖：


5.

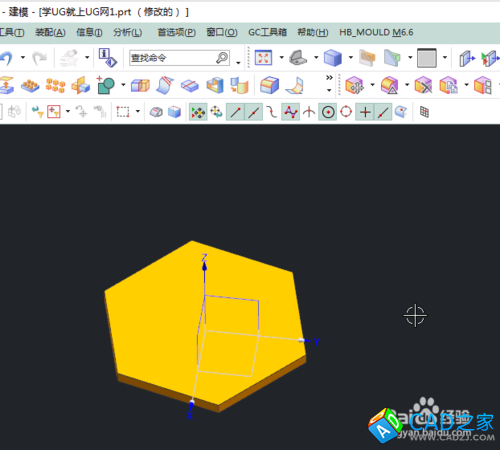

   繪制完成的三維零件如下圖：


6.

   再來創建草圖，選剛繪制的三維零件表面為繪圖平面，（當然也可以選基準坐標為繪圖平面）如下圖：


7.

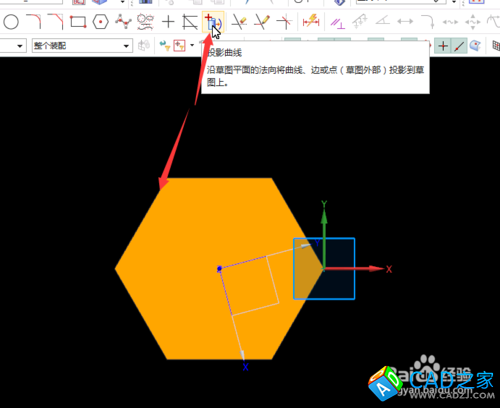

   使用投影曲線抽取零件的邊線，如下圖：


8.

   任意繪制一個點，如下圖：


9.

   選中剛抽取的曲線與剛繪制的點，可以看到，點在線串上指令已經可以使用，如下圖：


10.

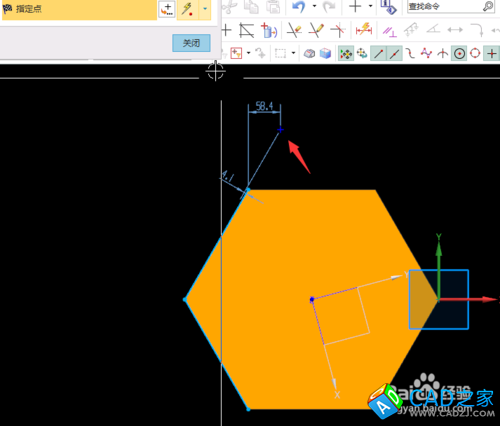

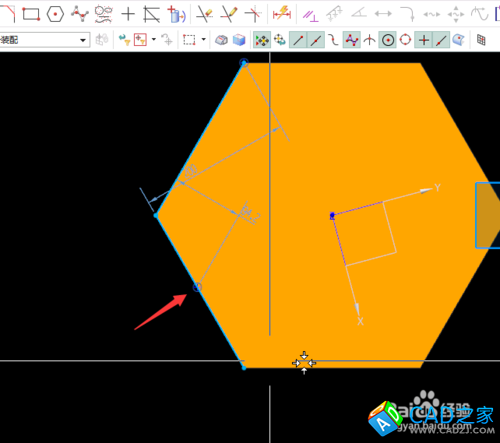

    點繪制在線的頂端，點則約束在線的頂點上；若點在線的中間，則約束在線的中部；如下圖：


11.

    以上就是UG10.0草繪中新功能點在線串上的使用技巧，歡迎學習。
