很多設計網友在詢問關于UG10.0正式版不能轉出CAD圖檔問題，經過研究，現分享下關于不能轉出DWG/DXF格式的CAD圖解決技巧，歡迎學習。下圖為圖形轉換時的數據顯示！
-

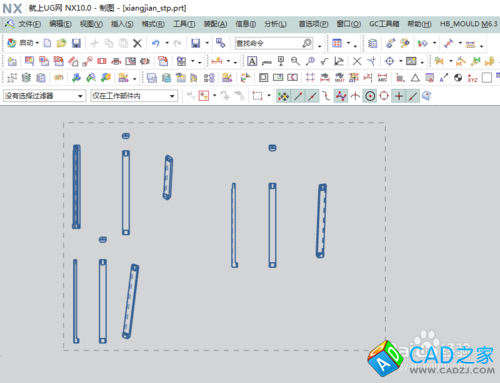

常規情況下，我們?cè)谥谱魍炅慵亩S圖紙后，先執行保存；
-
-

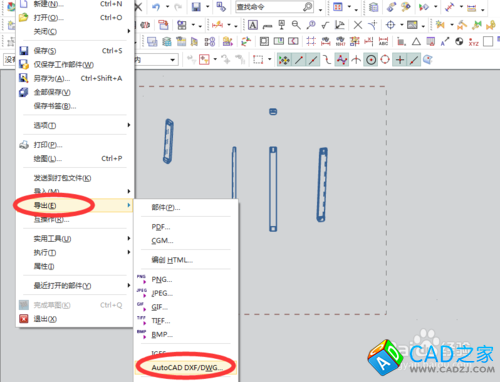

很多設計師都是在UG中設計好視角，然后到CAD中進行編輯；這時就需要為其執行導出－AUTOCAD DWG/DXF格式；
-

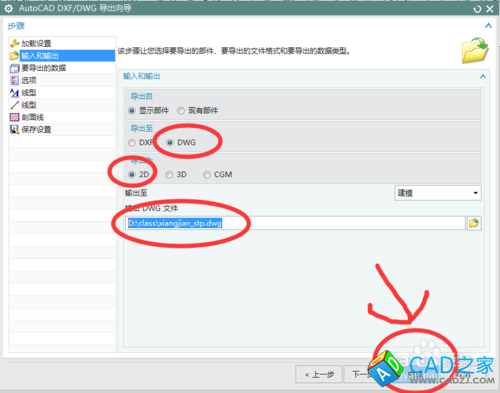

默認情況下，我們習慣在出現如下圖的設置界面后，直接對其進行完成操作！
-

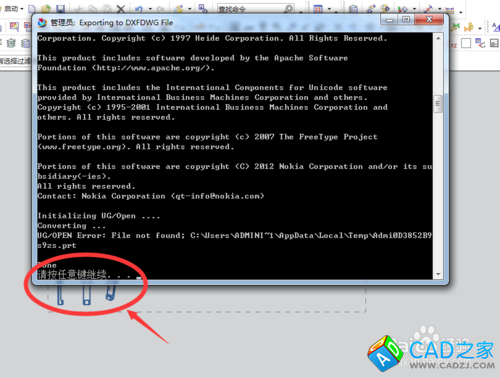

在彈出的轉換AUTOCAD DWG/DXF格式時，如果出現點任意鍵結束的文字提示；那轉出的CAD圖如圖2，就沒有轉換成功。
-

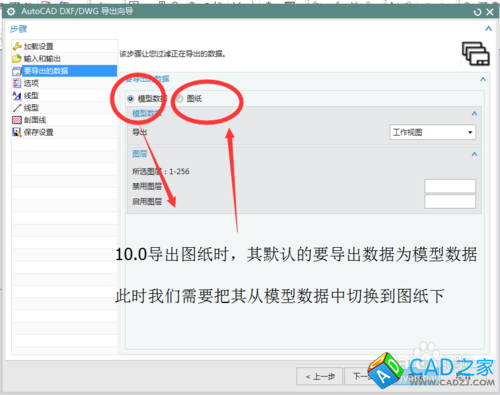

在導出CAD圖紙的時候，很多時候不能成功還有一個重要的原因是：在導出數據選項中，默認的是模型數據，而應當把其切換到圖紙選項中！
-

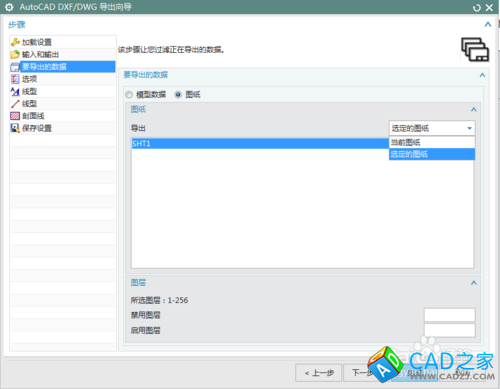

在圖紙選項一欄，其默認的樣式如下圖：在此步設置完成后，就可以了！
-
昨天一天時間，都在研究這個問題，測試了很多種方法，得出的結論是，軟件跟系統之間存在沖突！有的同學不會出現導出不了CAD現象，有的則會，這跟 UG軟件自身的更新也有一定的關系！（在UG10.0測試版中，就不會出現不能轉出DWG現象）
