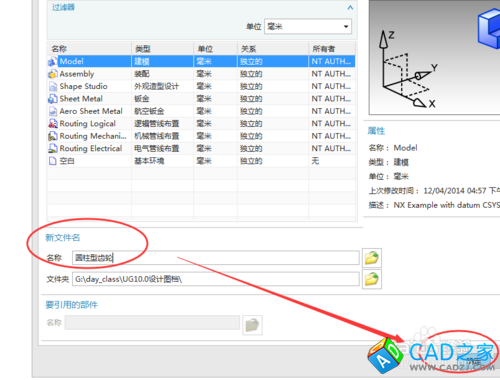

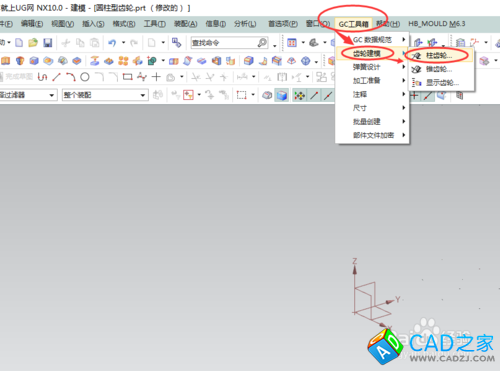

繪制齒輪所用到的命令為GC工具箱，其指令位置如下；

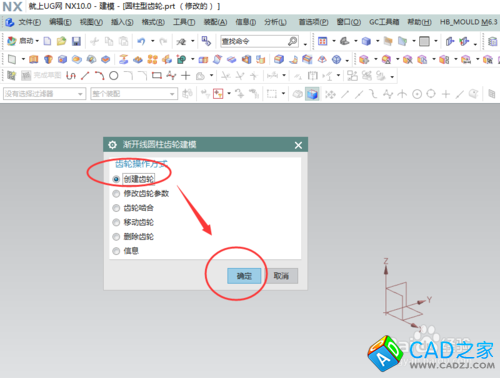

點開創建圓柱型齒輪，其對話框中的設置參數如下圖：

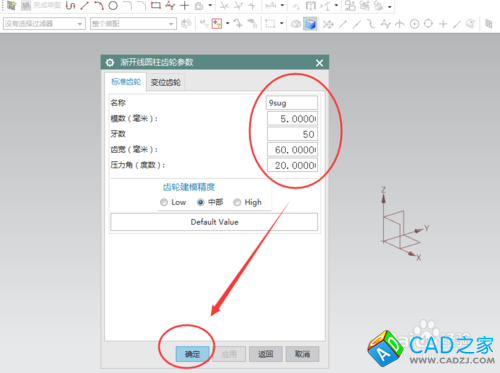

在彈出齒輪參數數據后，請按說明中的參數填寫；

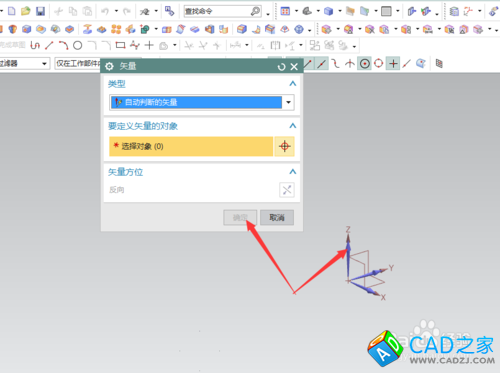

為齒輪指定坐標方向，有XYZ三向可以選擇；

指定齒輪的放置點，按默認的即可；

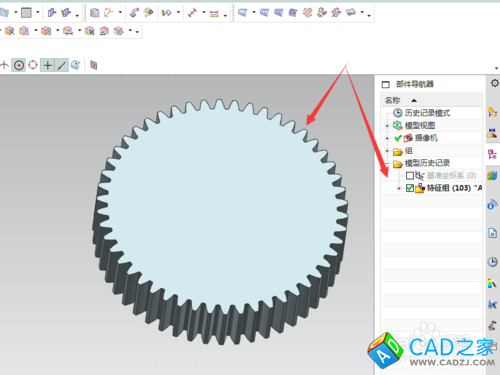

在一切的參數設置完成后，通過GC工具箱創建的齒輪如下圖；

說明：

要?jiǎng)?chuàng)建的齒輪名稱請以字母開頭，如A1等等；在沒有設計齒輪前，一定要先找到其各項的參數。
