建模步驟：

圖 1 面板二維圖

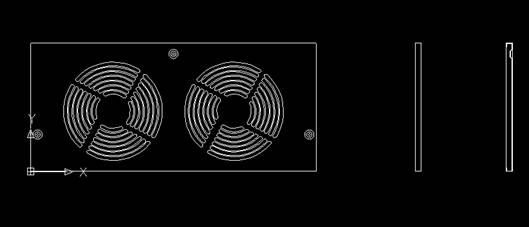

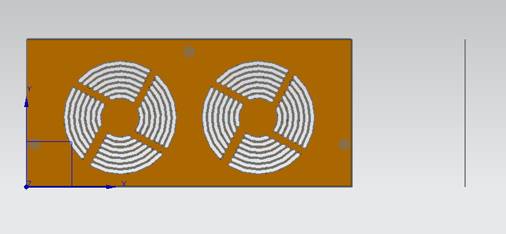

第一步、新建prt文件，命名為mianban，將面板二維圖導入到UG中，見下圖。

圖 2 導入到UG中

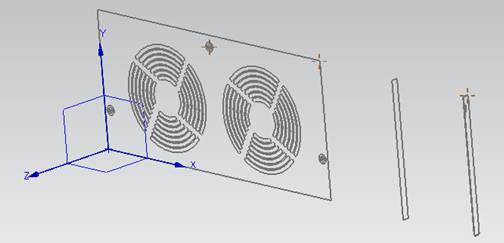

第二步、將左視圖與全剖圖旋轉90°，見圖。

圖 3 旋轉視圖

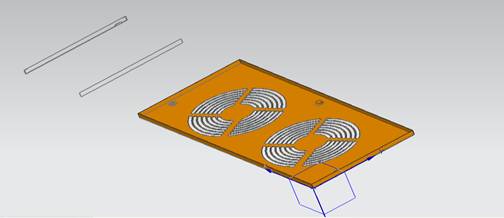

第三步、將面板主視圖的外輪廓曲線，，沿著Z軸拉伸17，見下圖。

圖 4 拉伸外輪廓線

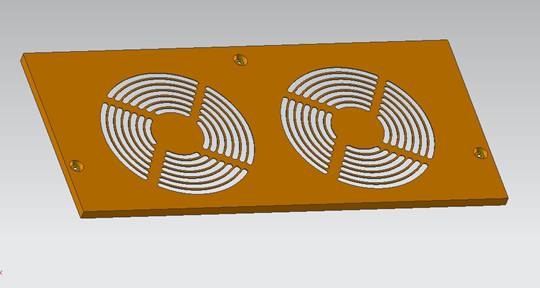

第四步、將上步創建的拉伸體抽殼，抽殼厚度為1.5，見下圖。

圖 5 抽殼效果

第五步、將主視圖中的通風口曲線，全部沿著Z軸拉伸2，布爾運算為求差，見下圖。

圖 6 拉伸風口曲線

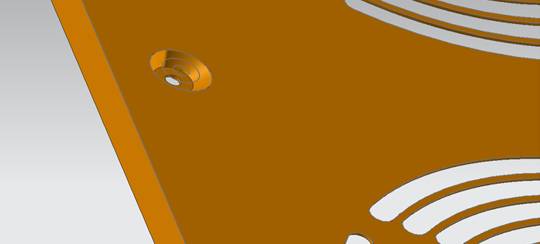

第六步、根據剖視圖及主視圖上的固定孔曲線，建立圓錐臺特征，見下圖。

圖 7 建立圓錐臺特征

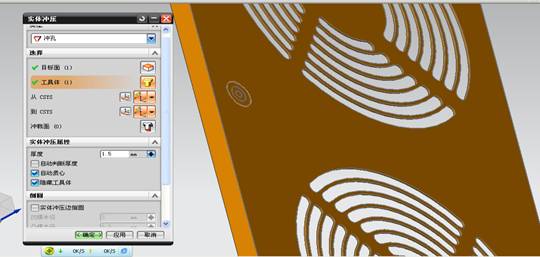

第七步、利用實體沖壓工具建立下圖中的沖壓特征，厚度為1.5。

圖 8  沖壓效果

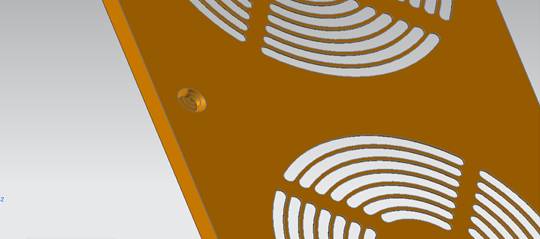

第八步、利用拉伸，建立下圖孔特征。

圖 9 建立孔

第九步、同理，利用同樣的方法建立其余兩個凸臺安裝孔特征，隱藏曲線及坐標系，效果見下圖。

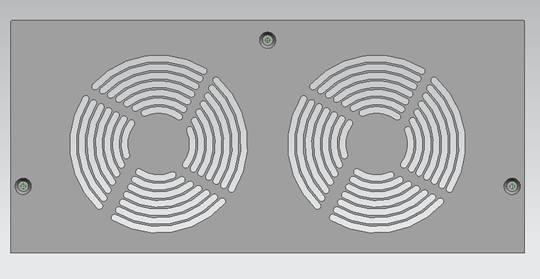

圖 10  全部特征
