UG中直接在圓柱面上創建鍵槽特征通常會失敗，因?yàn)殒I槽只能放置在平面上，現通過新建輔助基準平面的方法在圓柱上創建鍵槽

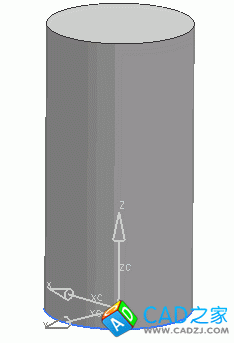

1. 在UG6.0中創建一個圓柱體
2.
3.

   單擊菜單創建一個基準平面


4.

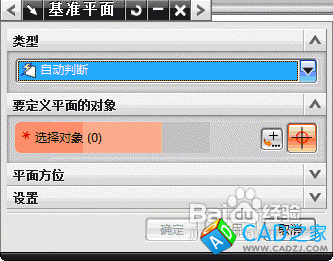

   創建類型選擇自動判斷


5.

   鼠標選取圓柱面


6.

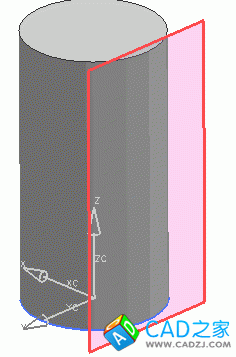

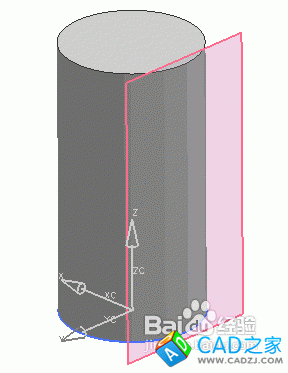

   創建與圓柱相切的基準平面


7.

   單擊菜單，開始創建鍵槽


8.

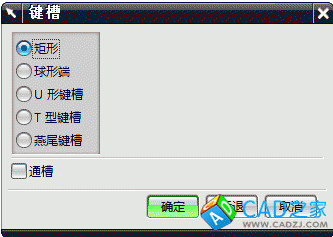

   選擇鍵槽形狀并確定


9.

   選擇前面創建的基準平面作為放置面


10.

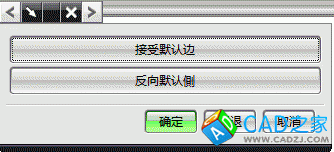

    選擇放置側。確認使其放置在靠近圓柱體的一側，否則單擊反向。設定后單擊確定


11.

    選擇水平參考。選擇一個水平或豎直方向的對象，以使鍵槽水平或豎直放置。


12.

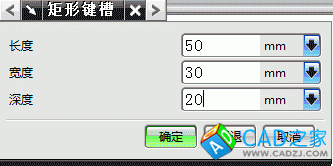

    輸入鍵槽的尺寸并確定，




13.

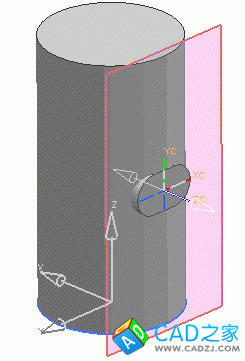

    對鍵槽進行定位以確定其位置（如果不需要修改默認位置可不做修改），完成后單擊確定

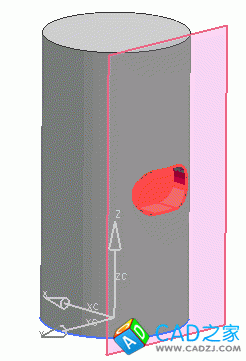

14.

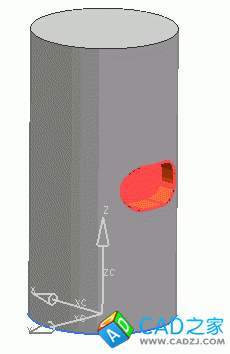

    鍵槽創建成功
