廣東海天味業裝修施工圖CAD圖紙下載
- 軟件大小:27 MB
- 更新時間:2015-06-04
- 軟件授權:免費下載
- 所屬欄目:CAD經典實例
- 軟件情況:綠色安全免費下載
- 軟件語言:簡體中文
- 應用平臺:windows xp/vista/win7/
- 本站地址:CAD之家 m.drbzy.com
軟件介紹
本圖為廣東海天味業裝修施工圖

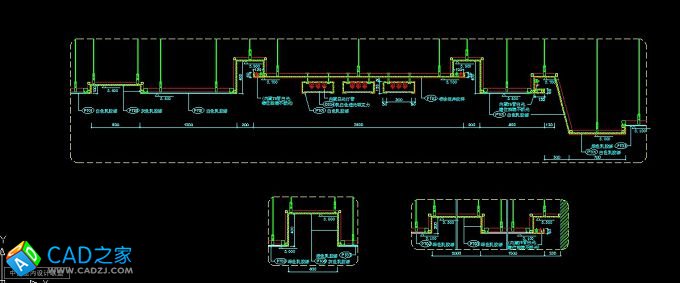

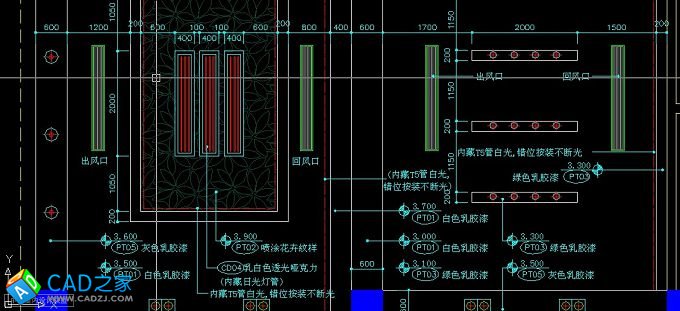

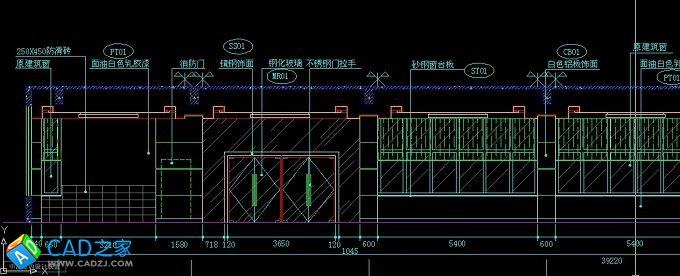

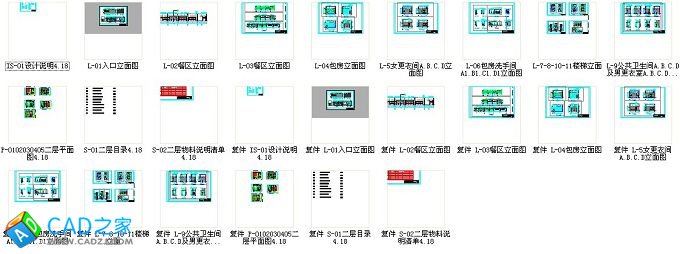

圖紙包括二層設計目錄,設計說明,二層平面布置圖,二層地花布置圖,二層天花布置圖, 入口ABC立面圖,餐區A、B立面圖,餐區C、D立面圖,包房ABCD及C1立面圖,女更衣間ABCD立面,走廊ABCD及包房衛生間,A1、B1、C1、D1立面圖,樓梯AB及消防樓梯C立面圖,入口樓梯AB立面圖,公共衛生間ABCD及男更衣室A1、B1、C1、D1立面圖,入口消防走道樓梯AB立面圖,入口消防走道樓梯AB立面圖,餐區天花剖面圖,包房天花剖面圖,餐區獨立柱剖面圖(一),餐區獨立柱剖面圖(二),餐區門套剖面圖,餐區點菜臺剖面圖,餐廳分菜口玻璃結構圖,包房衛生間大樣圖,消防箱剖面圖,入口花池大樣圖,入口踏步扶手剖面圖,消防樓梯剖面圖,廚房通道門大樣圖,包房衛生間門大樣圖,包房推拉門大樣圖,更衣室門大樣圖,消防通道門大樣圖(一),消防通道門大樣圖(二),餐廳消防門剖面圖,工藝做法節點大樣4.18,四層設計目錄,設計說明,四層平面布置圖,四層立面索引及間墻開線圖,四層地花布置圖,四層天花布置圖,四層天花及燈位開線圖,四層局部天花輕型鋼架圖,會議室AB立面圖,會議室CD立面圖,多功能廳ABCD立面圖,貴賓休息室ABCD立面圖,化妝間ABCD及茶水間A1,B1,C1,D1立面圖,走廊ABCD立面圖,多媒體室ABCD立面圖, 衛生間A、B、C、C1、D立面圖,會議室緩沖區A、B、C、D、E、F立面圖,大會議室天花剖面圖等。
