一 制作工程圖模板邊框

　　本文將通過制作一張A4的工程圖模板來說明如何制作國標工程圖模板。

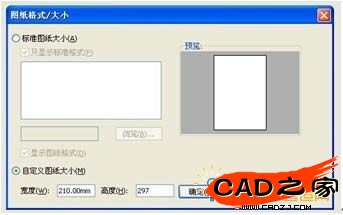

　　首先單擊新建—工程圖，彈出如下對話框，在自定義圖紙大小中輸入A4紙的尺寸：210mm和297mm(縱向)

　　單擊確定，這樣就建立了一張A4幅面的圖紙，接下來將在圖紙上添加圖框和標題欄。具體操作如下：

　　1.單擊直線繪制矩形，分別定義矩形四個頂點的座標值：A(0，0))，B(0，297)，C(210，297)，D(210，0)，然后將矩形定義約束為固定。

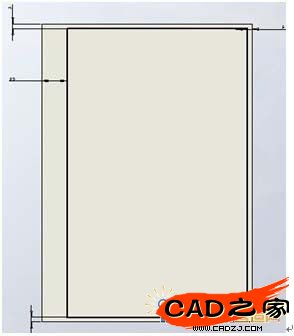

　　2.在已建好的圖框內繪制內層圖框，通過標注尺寸來約束線條位置。做好后，將尺寸線隱藏即可。

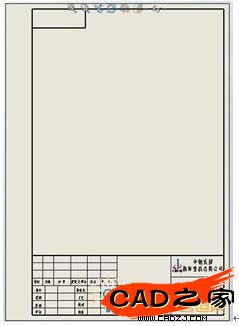

　　3.在圖框中添加標題欄的方法同上。在繪制標題欄時可根據機械設計手冊與自己所在公司的要求自行確定格式，這里就以我公司的圖紙格式做個范例。

　　二 工程圖模板屬性設置

　　工程圖屬性設置是圖紙模板制作的關鍵，良好的屬性鏈接可以為工程圖輸出帶來極大的方便。例如，在三維模式中的零部件名稱，材料，重量，圖號等信息都可以直接轉入到工程圖中，真正的提高設計效率。下面將介紹如何設置鏈接屬性。

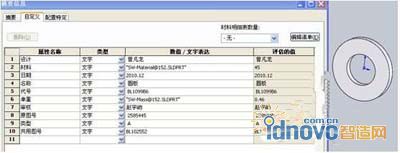

　　首先，在繪制一個零件，在零件屬性中依次輸入如下信息。

　　保存零件，將界面切換到工程圖中，單擊鼠標右鍵—編織圖紙格式—單擊注釋,在工程圖放置零件名稱的位置拖放,如下圖所示:

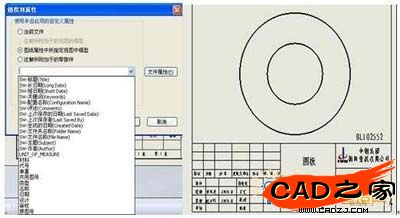

　　在左圖上, 圖標表示鏈接到屬性,單擊此圖標,出現鏈接屬性對話框,如下圖所示,選擇相對應的名稱進行鏈接.其余各個信息,如材料,圖號等都按此方法進行操作,最后,將完成的工程圖保存為模板,在以后輸出工程圖時,只要使用此模板,零件的信息就會自動輸入.圖紙線型設置大家可參考本網站內相關的文章.

　　總結:俗話說磨刀不誤砍柴工,建立一套符合標準的工程圖模板,不僅能有效的提高生產效率,增強公司的市場競爭力.而且能夠更好的規范設計與圖紙管理.
