我們知道，SolidWorks可以將Microsoft Excel表格內嵌到SolidWorks文件里面作為系列零件設計表。通過系列零件設計表來控制模型的相關屬性（約二十多種屬性可被系列零件設計表控制）?？梢院芊奖愕貙?duì)零件或裝配體進行配置。
    我們也知道，Microsoft Excel表格有很強大的數據處理功能。除了可以在Excel表格上應用豐富的函數外，還可以在表格上加入宏。
    基于以上兩點，能否在系列零件設計表中應用Excel表格的數據處理功能呢？下面將用一個簡單的例子對這個問題作一個探討。
    1， 先創建一個螺釘零件，并生成系列零件設計表。

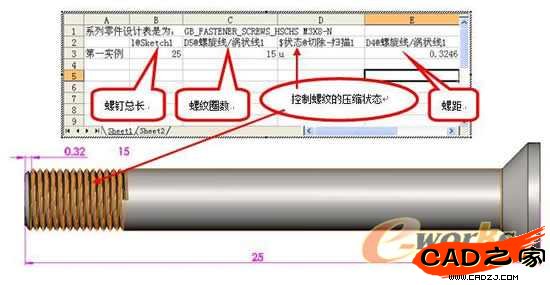

    通過系列零件設計表控制的尺寸和特征如圖（1）所示：


    圖（1）

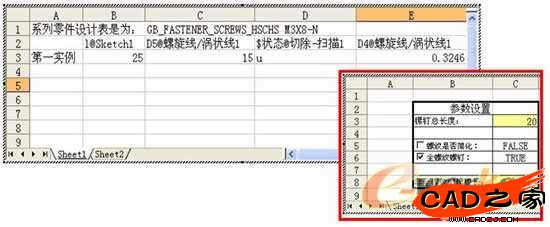

    2， 在系列零件表上插入"sheet2"，在"sheet2"上制作如圖（2）所示表格。

    圖（2）

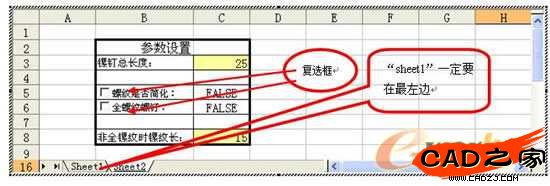

    注意:
    1. "sheet1"一定要在最左邊的位置，這樣SolidWorks才可以讀取到尺寸信息。插入"sheet2"的方法是右擊"sheet1"選"插入"命令。
    2. 表格中除了加入兩個復選框外其它全部是普通的單元格

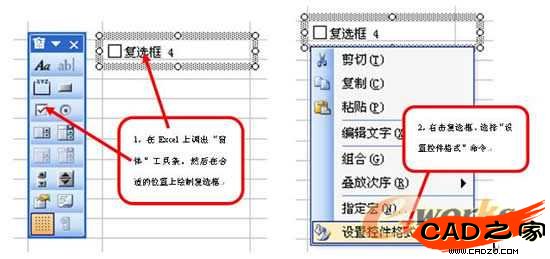

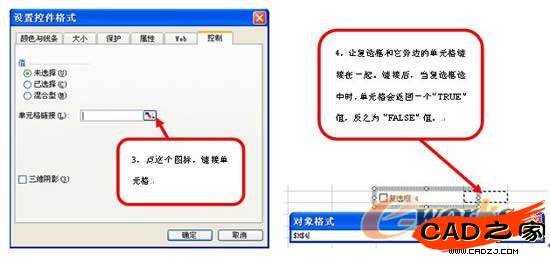

    3. 復選框加入方法如下：

    圖（3、4）

    圖（5、6）
    3，利用Excel的數據處理功能控制模型的尺寸參數和特征壓縮狀態。


    圖（7、8）
    1， 在sheet1!B3單元格處輸入公式：=Sheet2!C3
    公式意義：螺釘總長尺寸與Sheet2上的C3單元格數值相關聯
    2， 在sheet1!C3單元格處輸入公式：
    =IF(Sheet2!C6=TRUE,INT((Sheet1!B3-2.17)/E3)+1,IF(Sheet2!C8>(INT((Sheet1!B3-2.17)/E3)+1),INT((Sheet1!B3-2.17)/E3)+1,Sheet2!C8))
    公式意義：如果Sheet2上的"全螺紋螺釘"復選框選中則自動計算螺紋圈數
    如果沒有選中此復選框，則按Sheet2上的C8單元格數值設定螺紋圈數（手動設定時如果設定的數值超過全螺紋的螺紋圈數時，按全螺紋的圈數更新模型）。
    3， 在sheet1!D3單元格處輸入公式：=IF(Sheet2!C5,"s","u")
    公式意義：如果Sheet2上的"螺紋是否簡化"復選框選中則將生成螺紋的掃描切除特征壓縮（此時螺紋圈數不會起作用），否則解除壓縮。

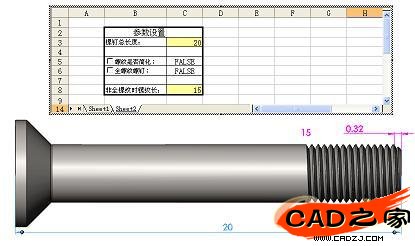

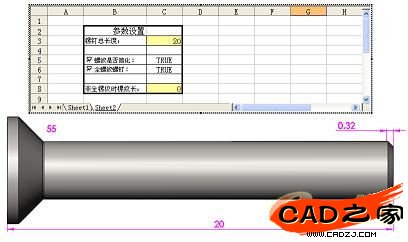

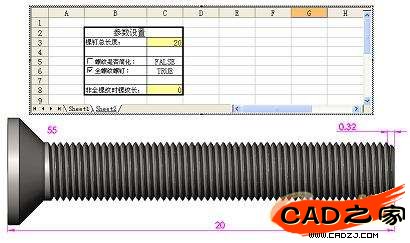

    4，應用效果，圖（9）、（10）、（11）所示為不同選項對應不同狀態的模型

    圖（9）

    圖（10）

    圖（11）
    總結：以上的例子只是采用了很簡單的模型，也許簡單的模型并不能充分體現出這種方法的實用性，但針對模型的參數有著較復雜的函數關系時，我們不妨將它的方程式和描述寫入表格中，當然也可以在Excel表格里面加入窗體元素（如：?jiǎn)芜x框、復選框等）和宏命令。這樣，當你在使用這些零件時只需在表格中設置相應的參數即可。
