④生成DLL文件

     基于COM組件的應用程序可以生成EXE文件或DLL文件，為了在SolidWorks中直接使用所開發的應用程序，我們將程序編譯成DLL文件，它可作為一個插件加載到SolidWorks的工具欄或菜單中。但是，編譯后的DLL文件同樣也不能馬上在SolidWorks中打開，還必須與SolidWorks進行連接與注冊，即用InitUserD113函數將DLL初始化并運行成功，便完成與SolidWorks的連接。SolidWorks的插件管理器是不能掛接未注冊的DLL,所以還需用Windows系統的DllRegisterSevert()函數進行注冊，反注冊采用DIlUnregisterSevert()。

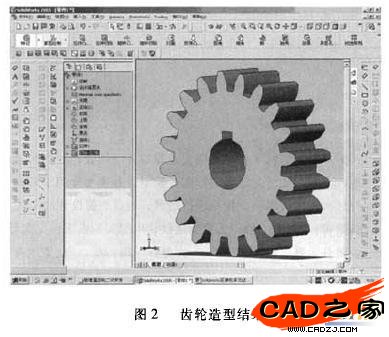

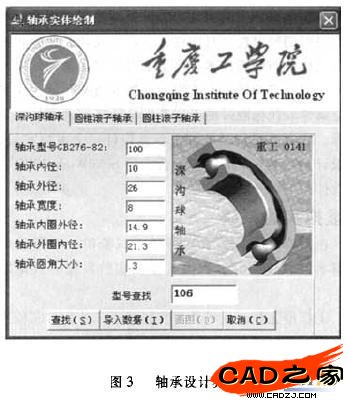

     這樣就完成了齒輪插件程序的編譯與導人。齒輪設計界面如圖1，齒輪程序運行結果如圖2所示，種承份助界面結果如圖3所示。


     3系統總體設計

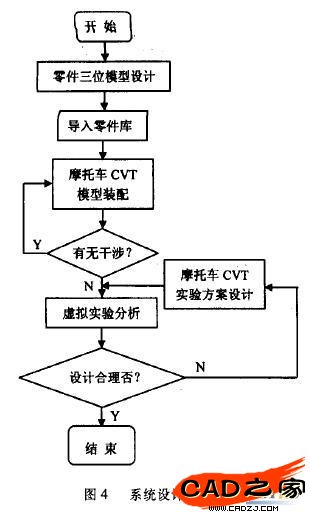

     系統設計流程圖如圖4所示。


     (1)裝配設計

     零件庫包含摩托車無級變速器模型的所有零部件。在SolidWorks中點"工具"選擇"選項"彈出系統選項對話框，再點選"文件位置"，選擇"添加"按鈕，導人存儲零件模型的文件夾，形成摩托車CVT零件庫。這樣非常方便裝配時選取零件。

     將零件模型在計算機中裝配稱之為"虛擬裝配"。裝配的位置、約束條件等對后面的虛擬實驗分析有很大的影響，并在裝配后還需對其進行分析、修改、干涉檢查等措施。在SolidWorks中，裝配的方法有兩種:自上而下和從底向上。由于在裝配前，已經完成各零件的設計，所以本文采用從底向上的方法裝配。SolidWorks為用戶提供了十幾種零部件的約束關系。而零件的裝配實際仁就是約束零件之間的位置關系，囚此用戶可以選擇不同的約束關系來完成零部件的限位約束。

     干涉檢查是另一保證各零部件的設計關系止確與否的方法，而且也為后面進行動態靜態分析作準備。檢查的方法有:動態于涉檢查與靜態干涉檢查。一般情況下先進行靜態檢查，主要針對裝配時各零部件相互之間是否發生干看涉。如果有干涉就須對裝配體進行重新定位約束，直到無靜態干涉。再進行動態干涉檢查，主要是檢查在機構運動時，各零部件是否發生碰撞，移動的位置、距離是否正確，間隙尺寸多人等。

     (2)虛擬實驗方案設計

     本文介紹的摩托車CVT與過去的踏板式摩托車的無級變速器的控制原理不同，前者是通過控制無級變速器和油門的開度從而控制發動機，使其工作在最佳狀態，而后者的控制策略完全相反。為了能更真實模擬實驗過程，在設計方案時，不僅要實現一般變速器的性能參數側試，還必須對帶的偏斜、滑移量進行檢測。具體步驟及要求如下:

     ①變速器的功率、最大轉矩、最大轉速、傳動比范圍;②摩托車CVT的基本運動，及運動的約束條件;③模擬實驗的內外部條件;④輸入輸出函數關系及約束條件;⑤實驗前后的靜動力學分析與運動仿真，以及參數的對比。

     (3)系統功能實現

     實驗開始前，按照以上步驟設計出實驗方案，給定其輸人輸出函數，對摩托車CVT進行運動仿真，靜、動力學分析，并將仿真分析結果存儲在數據庫，以便同理論數據比較。如果根據所設計的方案無法達到設計的要求，就必須更改設計方案，如果是機構的力學性能不符要求，可對機械模型進行修改，加約束、加強結構剛性等。

     4結束語

     在實驗前，開發虛擬實驗系統，對模型進行虛擬實驗是必要的，也是切實可行的。摩托車CVT虛擬實驗系統設計為實驗提供了強有力的依據，大大縮短產品的開發周期，提高了設計的質量。
