步驟3組裝配合，添加配合關系。

    平面重合配合單擊裝配體工具欄上的【配合】，配合管理器出現，在圖形區域中選擇如圖3所示的平面，零部件移動到位，預覽配合，執行以下操作:單擊【重合】，作為配合類型，單擊確定，重合配合出現在特征管理器中配合下。

    圓柱面同軸心配合單擊裝配體工具欄上的【配合】，配合管理器出現，在圖形區域中選擇如圖3所示的圓柱面，零部件移動到位，預覽配合，執行以下操作:單擊【同軸心】，作為配合類型，單擊確定，同心配合出現在特征管理器中配合下。


    步驟4插人其他零件并添加配合關系。

    插人零部件。單擊【裝配體】工具欄上的【插人零部件】1，插人yoke_female. sldprt,spider. sldprt,crank-arm. sldprt,crank-shaft. sldprt ,crank-knob. sldprt , u-joint _ pinl ,u-joint _ pint. sldprt，并且由于u-joint_ pmt. sldprt要用到2個，可以通過復制或再次插人1個即可，單擊【整屏顯示全圖】，如圖4所示。

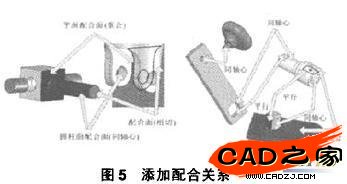

    添加配合關系。采用同樣的方法，逐步添加配合關系。單擊裝配體工具欄上的【配合】，配合管理器出現，在圖形區域中選擇如圖5所示的配合關系，零部件移動到位，預覽配合，即可執行操作。


    通過上述各項操作，最終可完成如圖6所示的裝配體。


    步驟5保存裝配體文件，完成裝配體設計。基于SolidWorks的機械零部件虛擬裝配體設計后，可為機械裝配體的應力分析、強度計算、機構運動設計提供了極大的方便。

    4結語

    應用SolidWorks軟件，可以為機械產品的虛擬建模和設計提供了一個非常友好的環境，進行機械虛擬裝配體設計，為進一步工程分析計算提供了極大便利。設計人員在計算機上通過SolidWorks軟件可以實現機械產品的設計和分析全套過程。
