2. 3零件的三維建模

    SolidWorks具有豐富的零件實體建模功能.在繪制草圖時，先選擇合適的草圖繪制基準面，再通過草圖繪制工具欄、添加幾何關系、轉換實體引用、等距實體、鏡像、陣列、智能尺寸等，可以快速繪制高質量的草圖.草圖繪制完畢，用它的拉伸、切除、旋轉、倒角、圓角、抽殼、筋等實體特征，可以方便地得到要設計的實體模型川.下面以底座為例說明零件的建模過程.

    圖3是驅動裝置的底座.首先在上視基準面上打開一張草圖，利用圓、直線、智能尺寸等工具繪散出底座的基本輪廓，通過"拉伸凸臺"形成底座基體.在基體上表面打開草圖繪制，確定螺釘孔的位置，在特征工具欄中選中"異型孔"，從中找出所需的孔類型，進而生成螺釘孔.通過圓周陣列形成所有的螺釘孔.最后使用"拉伸凸臺"、"拉伸切除"等特征工具來完成整個零件的建模.


    2. 4裝配體的生成

    可以按照自下而上的方法生成裝配體，即做出所有零件后再按各零件相對位置關系組裝起來.新建裝配圖文件，使用"插入零部件"命令，分別插人每個零件，通過"幾何關聯"和"代數關聯"來約束實體相對位置實現裝配."幾何關聯"包括同心、重合、相切、共線等."代數關聯"是通過建立尺寸之間的代數關系，提供一種強制模型修改的外部方法.在此過程中隨時檢查零部件之間是否有干涉和碰撞，并及時修改相關零件的結構、尺寸.裝配完成后，為了更為直觀和清楚地看到各個零部件的安裝位置和裝配關系，可以生成爆炸視圖如圖4.


    2. 5裝配體的運動仿真和修改

    SolidWorks提供了很多插件，其中SolidWorks Animato:是一個動畫制作工具，在設計中使用它對零件或部件按約束條件進行仿真運動;查看了裝配體的所有運動，并且對運動的零部件進行動態的干涉檢查和間隙檢測，發現問題并及時糾正.最后輸出.avi動畫文件，可以脫離軟件環境，使用相關播放器進行動畫演示.

    2. 6二維工程圖的生成

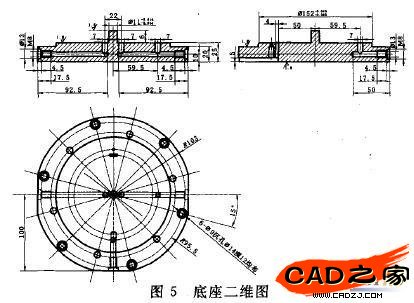

    SolidWorks提供了生成完整的、標準的工程圖.二維工程圖可以利用三維模型自動轉換而成，轉換后的圖形十分準確，并且可以根據要求對某些部位進行剖視圖、軸測視圖、局部放大等視圖顯示.同時自動生成各種尺寸標注、形位公差以及其它技術要求，筆者根據實際要求對圖紙略做修改即可.圖5為由底座模型導出的底座的二維圖紙.


    3結論

    SolidWorks軟件可以有效地完成任意復雜零件的三維實體設計.作者在使用其對超磁致驅動裝置進行建模時，快速完成了對零件的3維建模，并在裝配過程中發現了設計中存在的一些問題并及時加以修改，通過運動仿真提前領略了裝置的工作過程，并且快速生成了適合工廠使用的三維圖紙.SolidWorks極大地方便了對超磁致驅動裝置的研究和應用.
