1.3主要程序流程圖

    系統設計流程圖4:


    2三維造型

    由于三維錐形橡膠彈簧體生成要進行大量的運算，若從底層做起不僅計算量大而且相當復雜。要浪費大量時間、人力、物力和財力，不能在有效的時間內開發出完整實用的程序。CAD三維技術日臻成熟，三維造型軟件層出不窮。本系統開發借助SolidWorks公司開發的三維特征造型軟件SolidWorks為平臺，通過ActiveX Automation技術控制服務端SolidWorks自身二次開發接口API函數，調用其對象、屬性、方法從而實現三維造型。SolidWarks API功能調用的步驟如下:

    首先，SolidWork，應用程序?qū)ο?在程序中要作為變量聲明)是所有調用SolidWorks API功能的最頂層，要調用SolidWorksAPI的其他功能，必須先調用此對象。用VB語言調用時SolidWorks應用程序?qū)ο舐暶鞯拇a描述通常為:


    這兩種代碼實現的任務及功能是完全一樣的。

    其次，要調用SolidWorks活動文檔對象。SolidWorks活動文檔對象，指的是"零件環境"、"裝配環境"、"工程圖環境"及"非工作環境"四個狀態，它僅處于SolidWorks應用程序?qū)ο笙拢{(diào)用SolidWorks API的功能必須在調用SolidWorks應用程序?qū)ο蠛笳{(diào)用此對象。用VB語言調用時代碼描述通常為:

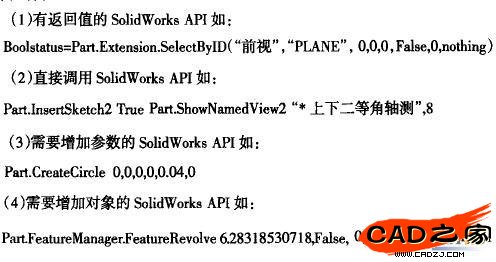

    一旦上述兩個對象調用之后，我們就可以調用SolidWorks API提供的其他功能如事件、屬性、方法及相關函數。通常分為以下幾種:
