在本文中，我們將說明，當在 Pro/ENGINEER 中創建張緊裝置的布局時，如何最大程度地利用自頂向下的設計方法。此組件由一個液壓圓柱體、幾個連桿零件和一個滾柱裝置組成。

　　我們先使用標準模板創建一個組件，以此開始建模過程：

　　將此組件命名為 top-level.asm;

　　接著在 top-level.asm 中創建一個骨架模型;

　　選擇“在組件模式下創建元件”圖標，在當前組件中創建一個新的零件;

　　選擇“骨架模型”，接受缺省的名稱：

　　使用“復制現有”方法，然后選擇您公司的起始零件以用作骨架模板。如果沒有起始零件，則使用 Pro/ENGINEER 的缺省模板創建一個。然后，可以瀏覽到此零件，并將其用作“復制自”選項。

　　接下來，右鍵單擊 TOP-LEVEL_SKEL.PRT，并在其自己的窗口中打開它。我們在此窗口中將創建連桿系統的布局。這類似于在 2D 軟件包中放置連桿。

　　接著，為基礎位置創建三個點，這些點將代表不會移動的點。可以在建模過程的后面階段使用 Pro/ENGINEER 行為建模擴展來優化這些點。利用草繪基準點工具能很好地創建這些點。也可以在“插入”à“模型基準”à“點”à“草繪”下找到此特征。

　　選擇在其上進行草繪的平面，然后創建三個點。在本例中，使用“前”平面作為草繪平面，并使用“右基準”平面作為右查看參照。(圖 1)

　　請注意，有一個點在缺省的坐標系上，而另外兩個點標出了尺寸：

　　PNT0 將用于確定圓柱的銷釘接頭位置;

　　PNT1 將用于確定“V”形支架的位置;

　　PNT2 將用于確定滾柱拉桿的固定位置;

　　接下來，我們將為連桿草繪以下部分：

　　“V”形支架;

　　滾柱拉桿;

　　從 V 形支架到滾柱拉桿的連接連桿。

　　讓我們從 V 形支架開始：

　　創建一個草繪基準曲線特征;

　　使用在草繪基準點特征時所用的同一草繪平面和視圖參照，只需選擇“使用先前的”按鈕即可。

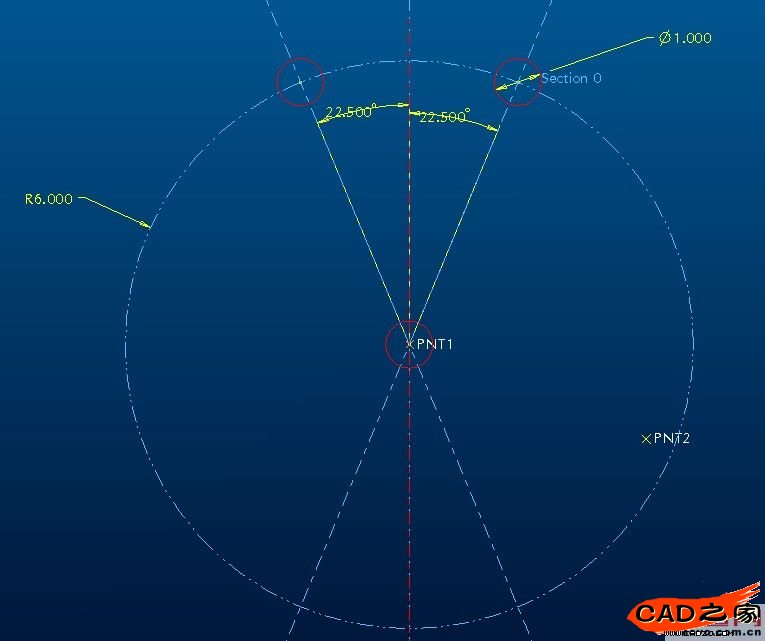

　　圖 2 中顯示了創建草繪的步驟：

　　草繪一個圓，圓心在 PNT1，半徑值為 6”;

　　將此圓切換為構造圓;

　　草繪兩條中心線，使它們各偏離垂直中心線 22.5 度，如圖所示;

　　創建三個直徑為 1” 的圓，一個圓心在 PNT1，另兩個圓心在半徑為 6” 的構造圓與兩條 22.5 度中心線的相交處。

　　此草繪將代表 V 形支架的三個孔位置。

　　接著，創建滾柱拉桿的草繪。使用相同的草繪基準曲線特征，另外還使用先前的草繪平面參照。

　　圖 3 中顯示了創建草繪的步驟：

　　參照：選擇 PNT2 以及通過 V 形支架草繪創建的右上方圓的圓心，以作為草繪參照捕捉。

　　使用“草繪點”圖標在 PNT2 和通過 V 形支架草繪創建的右上方的圓上創建草繪點。如上所示，草繪第三個點;

　　從這些草繪點中的每一個創建兩條中心線，使它們在第三個點的位置相交，如圖所示;

　　現在，可以創建角度尺寸標注形式，如上所示;

　　分別在第一個和第三個點的位置創建一個直徑為 1” 的圓。

　　最后，創建最后一個草繪，即從 V 形支架到滾柱拉桿的連接連桿草繪。使用相同的草繪曲線特征，另外還使用先前特征中的相同草繪平面。

　　如圖 4 中所示草繪連桿：

　　用于創建此草繪的步驟：

　　參照：選擇兩個現有的圓作為草繪參照。

　　在現有的圓上創建 2 個圓，如圖所示;

　　創建 2 個半徑為 1” 的更大的圓;

　　創建切線并修剪到半徑為 1” 的圓。

　　最后要創建的特征是位于草繪圓的所有圓心處的基準點和軸。

　　很重要的是，在每個圓的所有圓心處存在一個將用于組件機構約束的軸。

　　現在，創建要在組件中使用的各個零件。

　　創建 V 形支架零件

　　創建新零件 – 將其命名為 V_BRACKET.PRT，使用缺省模板。

　　接著將它裝配到 TOP-LEVEL.ASM 中 – 讓零件在工作空間中保持封裝狀態。選擇“確定”按鈕即可。這將使零件處于無任何約束的狀態(將在后面添加約束)。

　　激活此零件以在其內部創建特征。右鍵單擊 V_BRACKET.PRT 并選擇“激活”。

　　選擇“插入”à“共享數據”à“復制幾何”;

　　從對話框中選擇“曲線參照”;曲線鏈;

　　從先前定義的 V 形支架草繪中選擇 3 個圓。

　　在退出此對話框前選擇“外部化”選項，選擇“確認”以外部化特征，然后分別從 TOP-LEVEL_SKEL.PRT 和 V_BRACKET.PRT 中選擇缺省的坐標系。

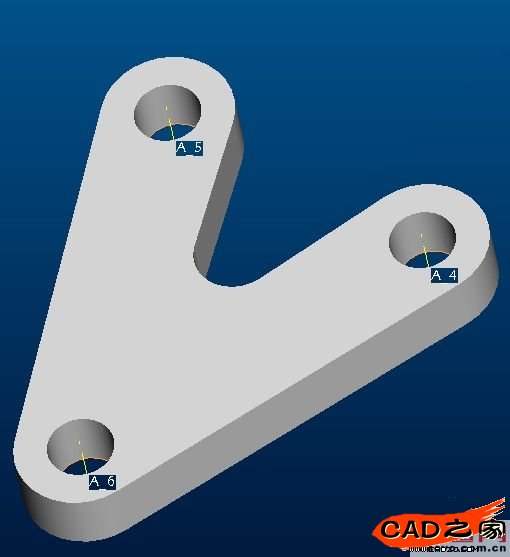

　　創建其他特征以產生如圖 5 所示的最終零件：

　　現在，編輯 v_bracket 零件的定義，并從軸 A_6 和 top-level_skel 零件上的對應軸創建銷釘接頭，然后為每個軸選擇“前”平面(如果它是垂直于銷釘的軸的平面)。(圖 6)

　　創建滾柱拉桿零件

　　創建新零件 – 將其命名為 ROLLER_TENSION.PRT，使用缺省模板;

　　接著將它裝配到 TOP-LEVEL.ASM 中 – 讓零件在工作空間中保持封裝狀態;

　　像前面一樣選擇“確定”按鈕即可;

　　激活 ROLLER_TENSION.PRT;

　　選擇“插入”à“共享數據”à“復制幾何”;

　　從對話框中選擇“曲線參照”;曲線鏈;

　　從先前定義的滾柱拉桿草繪中選擇兩個圓。

　　在退出此對話框前選擇“外部化”選項，選擇“確認”以外部化特征，然后分別從 TOP-LEVEL_SKEL.PRT 和 ROLLER_TENSION.PRT 中選擇缺省的坐標系。

　　創建其他特征以產生如圖 7 所示的最終零件。

　　)。(圖 8)

　　創建從 V 形支架到滾柱拉桿的連接連桿

　　創建新零件 – 將其命名為 CONNECT_LINK.PRT，使用缺省模板;

　　接著將它裝配到 TOP-LEVEL.ASM 中 – 讓零件在工作空間中保持封裝狀態;像前面一樣選擇“確定”按鈕即可;

　　激活 CONNECT_LINK.PRT;

　　選擇“插入”à“共享數據”à“復制幾何”;

　　從對話框中選擇“曲線參照”;曲線鏈;

　　從先前定義的連接連桿草繪中選擇兩個圓。另外，還選擇連桿的外部曲線以用于零件的伸出項。

　　在退出此對話框前選擇“外部化”選項，選擇“確認”以外部化特征，然后分別從 TOP-LEVEL_SKEL.PRT 和 CONNECT_LINK.PRT 中選擇缺省的坐標系。

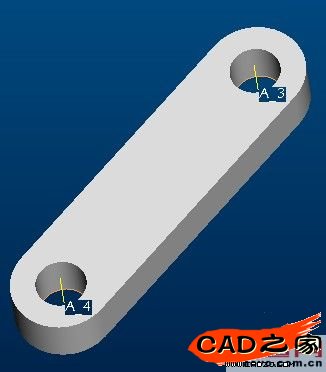

　　創建其他特征以產生最終零件。(圖 9)

　　現在，重新裝配 CONNECT_LINK.PRT。

　　編輯零件的定義;從組件約束中選擇“連接”選項卡。

　　向 V_BRACKET.PRT 添加一個銷釘接頭。

　　向 ROLLER_TENSION.PRT 添加一個圓柱接頭。(圖 10)

　　現在，要做的是添加圓柱組件和滾柱。

　　裝配 ROLLER.PRT。(圖 11)

　　將軸插入到 ROLLER_TENSION.PRT 的鏜孔中;

　　將軸的末端與 ROLLER_TENSION.PRT 的端面對齊;

　　現在，用位于骨架零件的 PNT0 處的銷釘接頭和 V 形支架的圓柱接頭裝配 CYLINDER.ASM。(圖 12)
