一.Formed curve：

　　1、首先建立缺省的datum plan; 并建立一個參數p，用來控制螺旋圈數(set up/parameters/create/real parameters ,初始值可以設為：1)

　　2、建立圓柱體(或者圓柱曲面)，如下圖：

　　3、建立form curve,選擇tang plane 為sketching plane,選擇圓柱體的頂面為top,然后繪制如下圖直線：

　　注意事項：a、對齊直線的兩個端點(右上端點對齊圓柱的top面，左下端點對齊圓柱軸線和tang plane的交點)

　　b、建立coordinate system，并對齊直線的左下端點)

　　4、建立relation：

　　sd#=L*P*PI*D

　　L為圓柱的長度

　　P 為參數(第一步建立的參數)

　　D 為圓柱的直徑

　　PI 為π

　　5、regenerate后你可以看到生成的helical curve了。

　　二、利用方程式：

　　1、首先建立缺省的datum plan，coordinate system

　　2、建立datum curve ,選擇 from equation

　　3、選擇coordinate system, 圓柱坐標(cylindrical)

　　此時出現下列信息：

　　/* For cylindrical coordinate system, enter parametric equation

　　/* in terms of t (which will vary from 0 to 1) for r, theta and z

　　/* For example: for a circle in x-y plane, centered at origin

　　/* and radius = 4, the parametric equations will be:

　　/* r = 4

　　/* theta = t * 360

　　/* z = 0

　　/*-------------------------------------------------------------------

　　其中螺旋線的方程式為：

　　r = minimum radius of helix + t * (major radius of helix - minimum radius of helix)

　　theta = t * (pitch of helix * 360 * leading angle (if any)

　　z = desired height + t

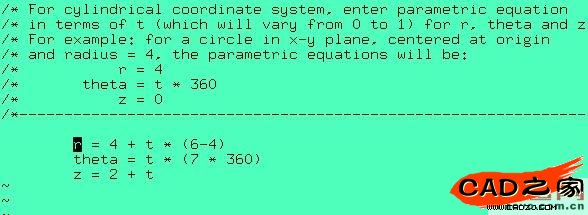

　　在彈出的信息文檔內輸入下列數值：

　　4、存盤退出后按ok

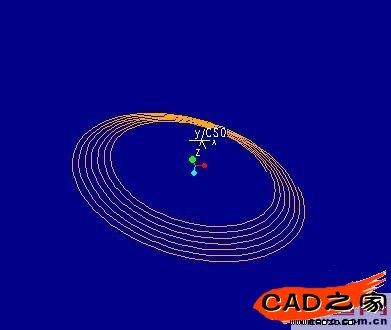

　　5、你所建立的螺旋線如下圖：
