使用這種方法創建孔位表，可以較快時間的完成工作，減少人工輸入造成的錯誤。但是模型中的孔應該盡量使用打孔特征去做，這樣可以準確的提取出孔坐標和孔徑。

要想創建孔表，前提是模型中的孔是通過打孔特征完成的。

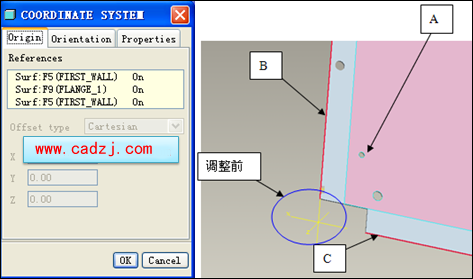

1)在鈑金展平圖上我們需要設置一個原點坐標系，作為極坐標標注的起始位置。因此我們需要在鈑金展平模型中創建出三維坐標系。選擇A、B、C三個基準創建基準坐標系，如圖1。

調整坐標系的X、Y、Z軸方向，選擇Orientation后，在彈出對話框中進行調整。調整Z軸方向垂直于平面A，X軸為橫坐標沿C方向，Y軸為縱坐標沿B方向。

圖1

2)在鈑金的展平工程圖中，自動提取孔的坐標值和孔徑。

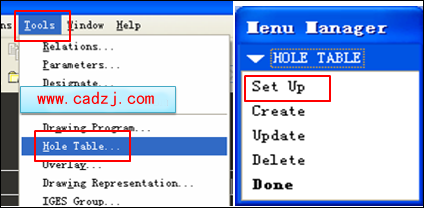

選擇菜單欄下的Tool…>Hole Table。可在彈出對話框中設置孔表的格式，如圖2。孔表格式中包括表格的大小，表格內容的排列方式等等。

圖2

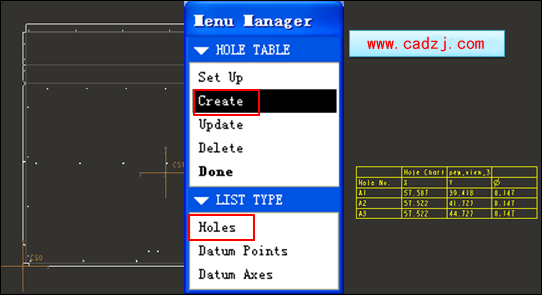

3)設置完表格的格式后，單擊創建…>孔…>選擇基礎坐標系…>在圖紙上單擊一點用來放置孔表。如圖3。孔坐標和孔徑便自動顯示在表中。

圖3

注意：

1)有時候會發現生成的表中并沒有顯示所有的孔坐標和直徑，是因為我們只抽取打孔特征的信息。有些孔是用拉伸或切口的方式創建的。針對這種孔我們只能抽取這類孔的軸的位置，并不能提取到孔徑。

2)如果對模型中的孔、基準點或基準軸進行了修改，或者如果要將任何修改的繪圖值恢復為精確的模型值，則應更新孔圖表。使用針對孔圖表列表類型的“孔”命令時，只有其放置曲面與“孔”坐標系（XY 平面）共面的直孔才會顯示出來。
