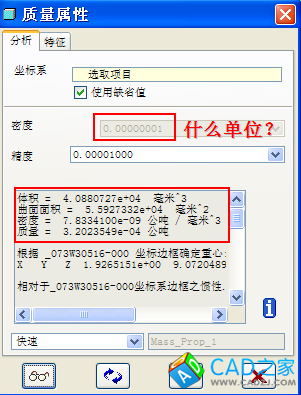

模型質量屬性分析是一個常用的分析方法，用于獲得模型的質量屬性報告。但在實際的操作中，不少用戶因為設置的不對，得不到正確的分析結果。下面我們就看一個典型的模型質量屬性分析的對話框和結果顯示，如圖1，從對話框中其實我們可以得到有關質量屬性的兩個主要信息：單位和密度。

圖1

要獲得正確的質量分析結果，首先我們要采用合適的單位系統，這樣分析的結果才會采用合適的單位來顯示我們的分析結果，避免因為單位的不一致造型需要進行換算增加出錯機會。  要設置和查看我們當前的單位系統，可以通過菜單“編輯”->“設置”->“單位”以進入單位設置對話框。

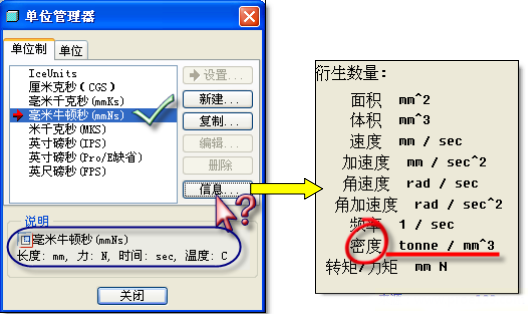

在對話框中，我們可以看到當前可用單位系統和當前激活的單位系統，激活的單位系統前面有一個紅箭頭標記，在本例中，當前的激活單位是“毫米牛頓秒（mmNs）”。 點擊“信息”按鈕，就可以查看到這個單位系統的詳細信息，包括各種物理量度的單位。  從圖2中，我們可以看到對于“毫米牛頓秒（mmNs） ”單位系統而言，他的密度單位就是“tonne/mm^3”，也就是“公噸/立方毫米”。

圖2

如果我們覺得當前的單位系統不合適，可以轉換單位系統，這可以通過選中期望的單位系統然后點擊“設置…”按鈕激活轉換對話窗。轉換單位系統有兩種方式，分別是“轉換尺寸”
和“解譯尺寸”，前面一種方式在轉換過程中保持模型的大小不變，也就是原來是 1 英寸的長度轉化為毫米作單位的話將自動變?yōu)?25.4mm；而后一種方式將只是直接轉化單位，模型的標注尺寸將維持不變，也就是原來 1 英寸的長度將變?yōu)?1 毫米，相當于模型縮小了 25.4倍了，如圖3。

圖3

但是您很快就會發現，所有可選的單位系統里不一定有你想要的單位表示方法，這時可能你就需要新建自己的單位系統了，這可以通過點擊單位系統對話框中的“新建…”按鈕來進行。  在彈出的單位制定義對話框中，我們可以設定新的單位制的名稱和四個基本物理量的量度單位，對于塑膠產品而言，顯然長度用 mm（毫米）、質量用 g（克）比較合適。

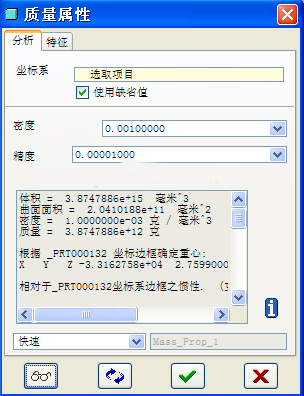

設定好我們的單位系統后，就可以把它指定為當前的的單位系統，退出精度對話窗。現在我們再來進行質量屬性分析，需要注意的是我們現在的密度單位已經是 g/mm^3，所以相應的密度值我們要作改變，0.001 就是每立方厘米質量為 1 克（水的密度）。你會發現我們現在的測量結果已經變成了克了，如圖4，這就是我們設定的單位系統所起的作用。

圖4
