proe說到底是比較適用于三維模型的建立的,在這里,我將介紹其中一種三維模型建立的過程,即拉伸。并通過換色讓零件不再枯燥單調而是充滿色彩。
-

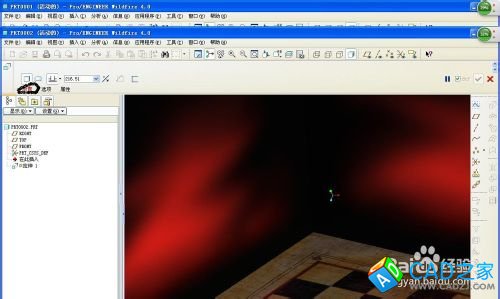

新建一個文件,并點擊紅圈處打開拉伸項。
-

-
選擇黑圈上方中間的"曲面"按鈕,點擊“放置”,出現草繪窗口,隨便在畫圖空間選取一個平面進行繪圖。

-

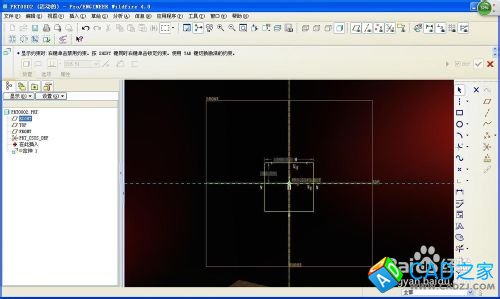

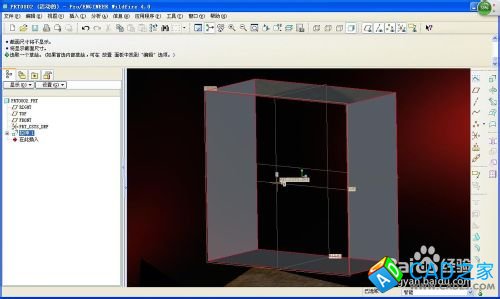

然后繪制矩形,繪制中心線,根據需要調節一下尺寸。在剛才點擊"放置"那個地方上方有個調節一下拉伸長度以及各種所需要設置,然后點擊一下右下角的“打鉤“按鈕,這樣就得到拉伸曲面。

-

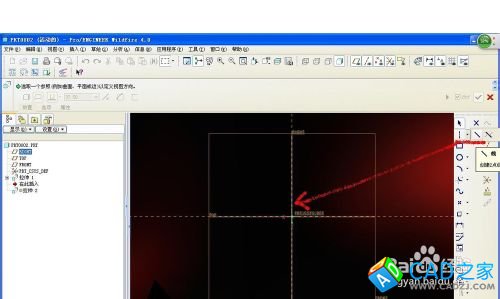

在矩形中間畫一條直線,這是用來拉伸中間平面的,方法重復上面步驟。

-

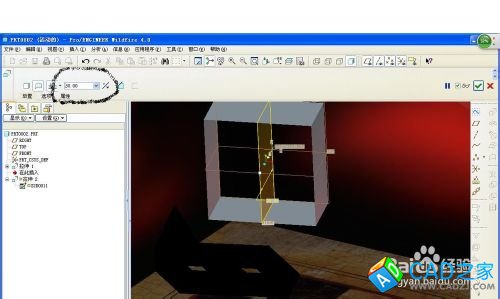

調節一下中間平面尺寸,方法如圖所示

-

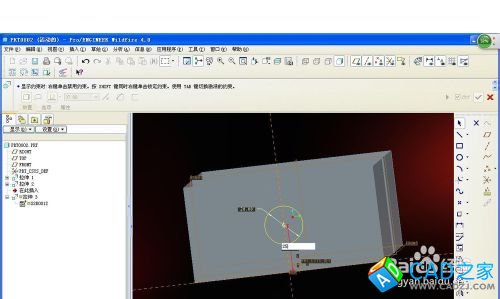

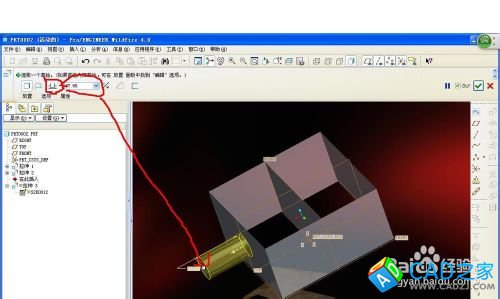

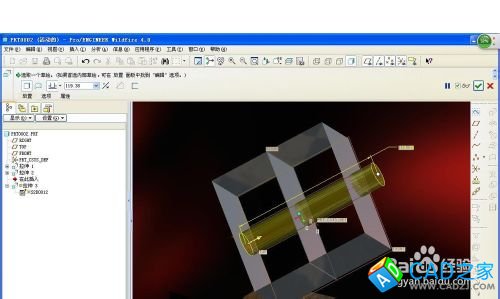

用同樣地方法在其中一面繪制一個圓并拉伸,調節一下拉伸模式拖動箭頭處小白色正方形。于是一個奇怪的東西就好了。



-

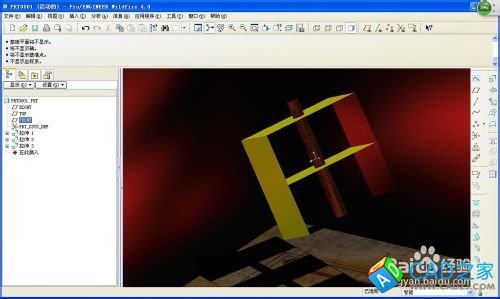

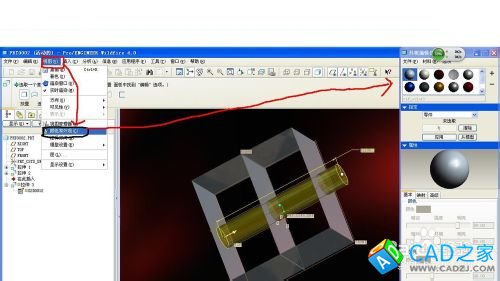

我們還可以給它調調色,這樣一個零件就多姿多彩,不是那么單調了吧。
