本文介紹了TD Drafting 強大的二維功能。

　　在計算機輔助設計領域，普遍觀點都認為，三維軟件是發展的必然趨勢。經過數十年的發展，三維軟件的種類不斷增多，在各個領域生根發芽，并且襲卷了二維設計軟件的市場。然而在實際應用中卻發現，這一趨勢卻并不代表著三維軟件在短時間內便可以完全替代二維設計軟件。2006年以來，中國制造業的二維CAD市場并沒有因三維CAD的襲卷而萎縮，反而保持了穩健的增長勢頭。幾乎國內外所有的軟件廠商以及國內的許多大企業都認為，在很長一段時期里，三維軟件都很難讓二維軟件徹底退出歷史的舞臺。

　　今天的市場競爭環境對設計軟件提出了更高的要求，小到家電、日用品，大到汽車、飛機……，造型設計都是贏得市場的第一步。以汽車工業為例，在近十年的飛速發展歷程中，引擎沒有太大變化，但外型卻是日新月異，不同款式汽車之間，最大差別就是外型。所以許多設計軟件供應商都把實體造型、曲面設計作為軟件的主要研發目標，因而忽略了三維軟件中傳統的二維功能。這就造成了當前一種尷尬的現狀：無論用戶使用什么三維軟件，最終在出工程圖的時候，大部分用戶還是喜歡使用二維軟件來完成。當然，造成這個現狀的原因很多，但最主要的原因是目前市場上三維軟件自帶的工程圖功能不完善。如果三維軟件自帶的工程圖功能能夠滿足用戶的出圖需求，并同時做到與DXF/DWG格式的完美兼容，那么用戶完全可以不使用二維軟件來出工程圖。

　　其實，對于正版軟件的使用者來說，為了配合三維軟件出工程圖而購買二維軟件，實屬無奈之舉。他們很期待三維市場上能夠出現一款三維造型既可以滿足用戶各種的設計需求，同時二維功能也很完善，能夠很好的與DXF/DWG圖紙完美兼容的軟件。

　　現在，我就給大家推薦一款三維軟件——ThinkDesign，它起源于歐洲，2008年，北京艾克斯特科技有限公司與think3公司合資成立了Extech公司，擁有了ThinkDesign產品在大中國地區的全部知識產權。ThinkDesign的目標就是要顛覆傳統的 CAD 軟件模式，為用戶提供了一個方便、易用、符合人們使用習慣的設計工具，使任何一個普通人都能夠利用它隨心所欲地進行設計。

　　雖然大多數中國用戶對ThinkDesign還不夠了解，但在歐美市場上，ThinkDesign已經贏得了眾多客戶的青睞，眾多知名跨過公司都是ThinkDesign產品的忠實用戶。在3D空間從事設計工作，它將使設計工程師釋放出無窮的能量，它不但擁有超現代造型的實體、曲線和曲面的設計能力，在二維繪圖方面也同樣出色。

　　在這里我就給大家簡要介紹下ThinkDesign的工程圖模塊——TD Drafting，展現它和dwg圖檔完美兼容的特點。

　　·從打開DXF/DWG這第一步開始，TD Drafting就開始向大家展現它作為三維軟件與DXF/DWG文檔的完美兼容性。TD Drafting可以支持中文路徑和中文文件名，大家都知道，目前三維市場上有些軟件是不支持中文路徑和中文文件名的，這對于中國用戶來說是很有價值，甚至是在中國市場必須要支持的功能。

　　·DXF/DWG 選項

　　在打開對話框里，有個特殊的選項。

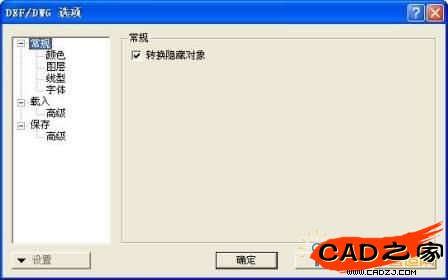

　　點擊打開對話框里的選項會彈出DXF/DWG選項，在這個選項里我們可以進行各種TD與DXF/DWG打開對象間的設置。

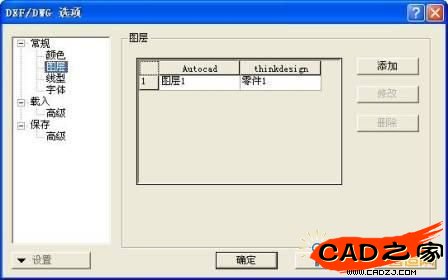

　　比如在常規里的圖層、線型和字體里，我們可以批量轉換DXF/DWG打開對象的圖層、線型和字體到TD Drafting中去。

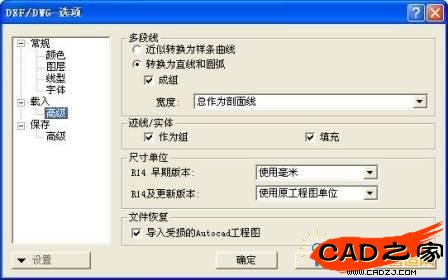

　　TD Drafting甚至可以導入受損的Autocad工程圖，并將受損文件進行修復。

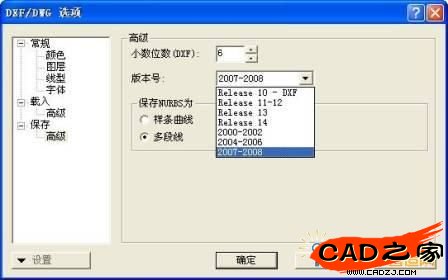

　　目前最新的ThinkDesign 2009版本已經可以支持從AutoCAD R10到AutoCAD 2008的各種版本，并且還將不斷升級。

　　當然，用戶也可以直接打開DXF/DWG，跳過這些選項，默認方式的效果也非常完美，下面我們就以打開一個DWG圖檔為例，看看TD Drafting與它的兼容性如何。

　　·圖層的識別

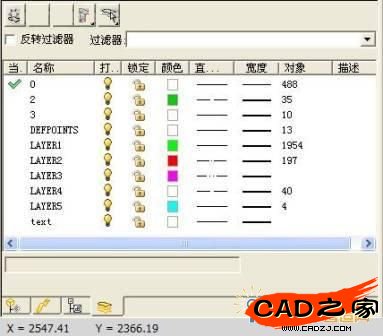

　　打開DWG圖檔后，DWG圖檔的圖層可以全部被繼承到ThinkDesign中去，而不會發生任何改變。我們可以打開ThinkDesign的圖層進行查看，ThinkDesign的圖層和模型樹是在一個區域里的不同標簽頁里，ThinkDesign的圖層和AucoCAD的圖層操作非常接近，這便于AutoCAD的使用者進行學習和使用。

　　·文字和數字的識別

　　打開DWG后，文字和數字能夠很好的被繼承和識別，當鼠標劃過文字和數字時，文字和數字會高亮顯示，在鼠標下方會出現文本提示，并顯示出文本的內容。

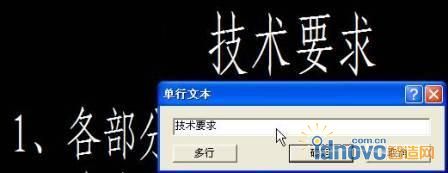

　　雙擊文字和數字，會彈出文本編輯對話框，可以對它進行編輯。

　　·尺寸的識別

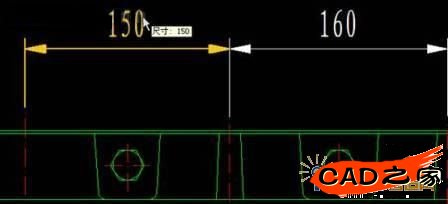

　　當鼠標劃過尺寸時，尺寸會高亮顯示，在鼠標下方會出現尺寸提示，并顯示尺寸的大小。有些三維軟件則會把尺寸打散，無法識別尺寸的屬性。

　　雙擊尺寸的不同位置，可以對尺寸進行各種編輯。

　　·剖面線識別

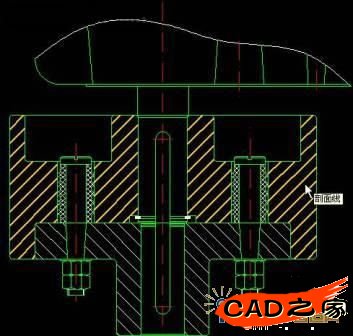

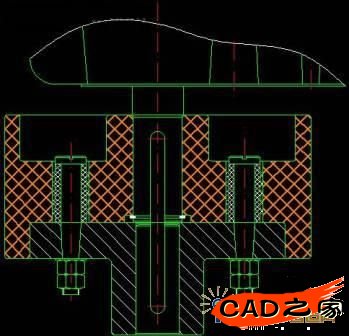

　　當鼠標劃過剖面線時，剖面線會全部高亮顯示，在鼠標下方會出現剖面線的提示信息。有些三維軟件則會把剖面線打散，變成一根根獨立的線段，無法識別剖面線的屬性。

　　雙擊剖面線，會彈出剖面線的編輯對話框，我們可以在常規頁里改變剖面線的圖層，顏色、線型和剖面線寬度。

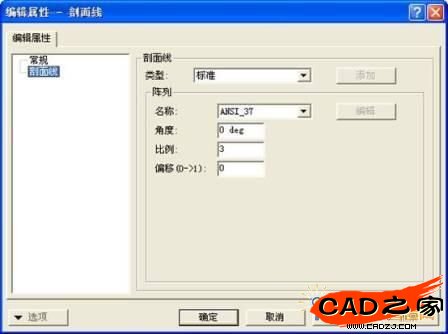

　　可以在剖面線頁里改變剖面線的類型、角度、比例和偏移值，甚至可以把當前的剖面線添加到剖面線庫里或者自定義剖面線的類型。

　　在類型里選擇不同的剖面線類型或者自定義剖面線類型時，在圖形區里可以馬上預覽到破面線的改變。

　　·圖形的識別

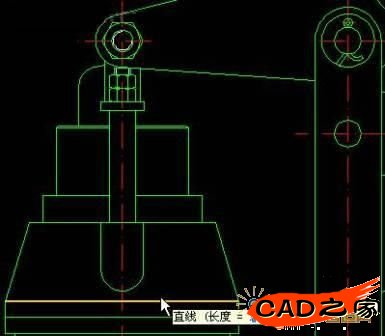

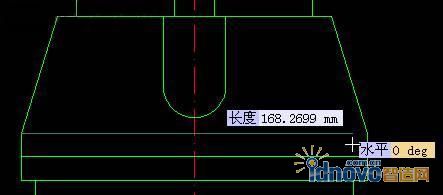

　　當鼠標劃過直線時，直線會高亮顯示，在鼠標下方會出現直線的提示信息，并能告訴用戶直線的長度是多少。

　　雙擊直線可以對直線進行編輯，改變直線的長度和角度。

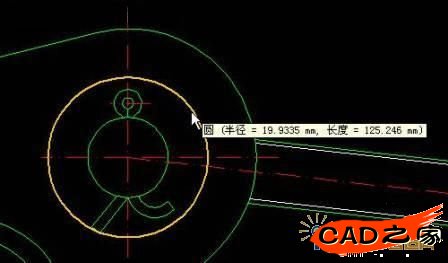

　　當鼠標劃過圓時，圓會高亮顯示，在鼠標下方會出現圓的提示信息，并能告訴用戶圓的半徑和周長長度是多少。

　　雙擊圓可以對圓進行編輯，改變圓的半徑。

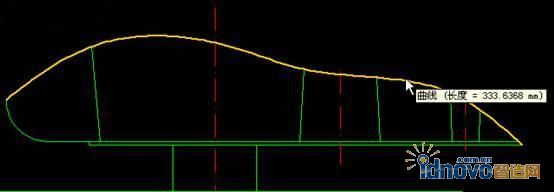

　　當鼠標劃過不規則的曲線時，曲線會高亮顯示，在鼠標下方會出現曲線的提示信息，并能告訴用戶曲線的長度是多少。

　　雙擊曲線可以對曲線進行編輯，通過控制點來編輯曲線。

　　·塊識別(在ThinkDesign里“塊”叫“組”)

　　在二維軟件里，“塊”是被廣泛使用、且深得用戶喜歡的功能，但在三維軟件里的工程圖模塊里卻是一片空白。三維軟件會把塊打散，識別塊的屬性就根本無從談起。而TD Drafting不但能夠很好的繼承DXF/DWG里的塊，還擁有更為強大的共享組塊功能。

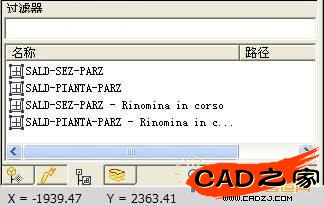

　　ThinkDesign的組也和模型樹是在一個區域里的不同標簽頁里，我們能夠清楚的看到當前文檔里擁有多少個組?組的名稱是什么?點擊模型樹里的組節點的時候，可以清楚的在圖形區里看到相應的組在高亮顯示。

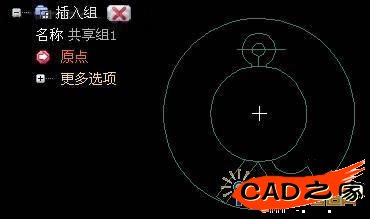

　　雙擊模型樹里的組節點，就可以方便的進行組的插入。

　　在TD Drafting里，組有共享和非共享兩種，它們代表該組是關聯的還是非關聯的。如果是共享組，當一個共享組被修改后，其它已經被插入的組將被關聯修改。當然，我們也可以斷開共享組的關聯。

　　·除此之外，TD Drafting還能夠方便的繪制二維圖形，插入圖框和標題欄……

　　ThinkDesign作為一款三維軟件，早在1979年就已經推出了第一個版本的二維軟件，即TD Drafting的前身。它不但能夠與DXF/DWG進行完美的兼容，還擁有很多優秀的二維功能，甚至使用TD Drafting去完成純二維的繪圖工作也照樣輕松。現在，TD Drafting又與Extech廣受歡迎的TeanDesigner完美融合，增加了更多廣受國內用戶喜愛的本土化功能，更加貼近企業需求。

　　TD Drafting是顛覆三維軟件的二維革命，它的推出，改變了三維軟件二維功能不完善的現狀，為設計工程師提供了一體化的設計工具，可以使用戶在一款軟件里完成從造型到出圖的所有工作，不但避免了從三維到二維轉換而造成的效率降低、DXF/DWG圖檔與三維圖檔無法關聯等問題，還為企業節約了信息化成本。
