1、基礎程序

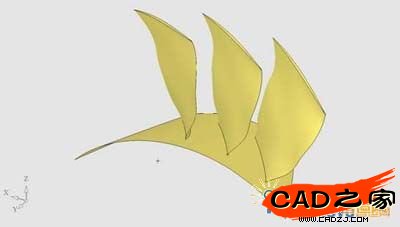

　　加工如下圖所示葉輪：

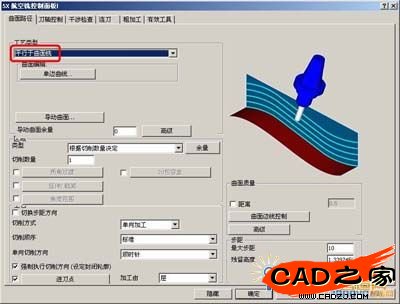

　　進入“5X航空銑控制面板”，“曲面路徑 ”中“工藝類型”選擇“平行于曲面銑”。

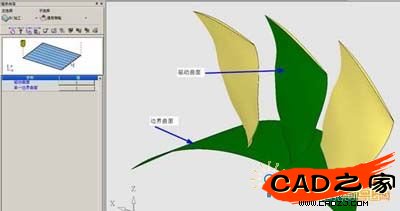

　　拾取“驅動曲面”和“邊界曲面 ”，如下圖：

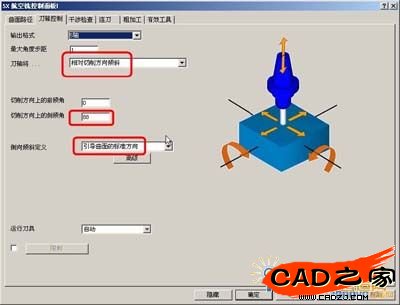

　　在5X航空銑控制面板中“刀軸控制”頁面設置“刀軸將”“相對切削方向傾斜”及相關參數如下：

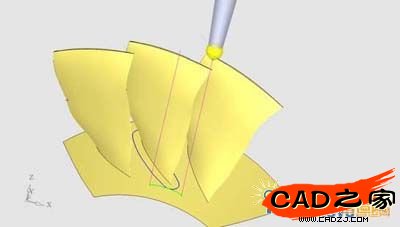

　　生成刀路如下圖所示：

　　通過導航器可以觀察到明顯的過切。此零件不能通過單一的側傾角度同時避免刀軸對加工葉片及相鄰葉片的干涉。是葉輪加工中比較常見的難點。

　　2、干涉檢查

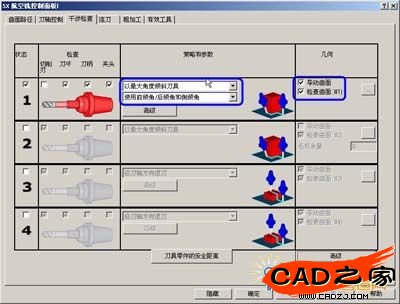

　　5X航空銑控制面板“干涉檢查”頁面設置以“最大角度傾斜刀具”，“使用前后傾角和側傾角”。

　　拾取相鄰葉片作為檢查曲面：

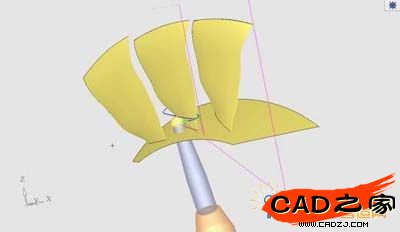

　　生成刀路如下圖：

　　此刀路確實避免了刀具對驅動曲面和檢查曲面的干涉，但刀軸向下，顯然不是我們想要的刀路。

　　3、參數設置

　　進入干涉檢查的高級參數頁面，如下圖。我們看到傾斜角的最小和最大的缺省值是0和180。

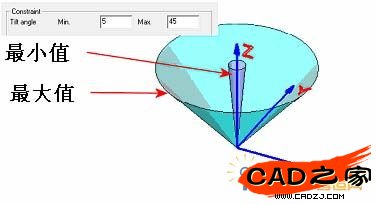

　　此處的值是相對于Z軸的。如下圖所示：

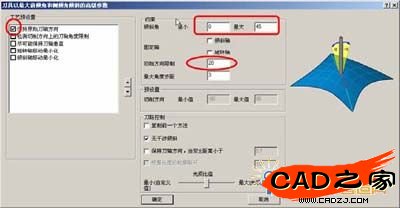

　　設置最大值為45。勾選“保持原始刀軸方向”并設置“初始方向限制”為20。

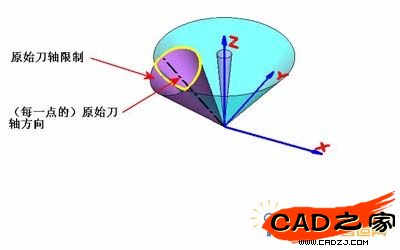

　　如下圖所示，此時的刀軸傾斜范圍在黃色輪廓內。

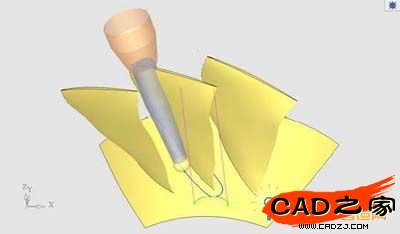

　　生成如下刀路。得到了我們想要的刀路。
