近年來，隨著模具行業的快速發展，數控加工技術已得到廣泛應用，數控設備為精密復雜零件的加工提供了基本條件，但要達到預期的加工效果，編制高質量的數控程序是必不可少的。對于簡單的模具零件，通常采用手工編程的方法，對于復雜的模具零件，往往需要借助于CAM軟件編制加工程序，如Pro/E、NX、PowerMill、MasterCAM 等。SINOVATION是新一代CAD/CAM一體化軟件，在滿足主流軟件所提供的常用功能外，也有它一些獨特功能亮點來滿足復雜模具零件加工。

　　一、最小角確認

　　在精加工時，所用最小刀具的半徑應小于或等于被加工零件上的內輪廓圓角半徑，尤其是在拐角加工時，應選用半徑小于拐角處圓角半徑的刀具以確保模具加工到位。如果在模具數據較大，形狀相對復雜的情況下，不太容易看出哪些地方的R角最小，半徑是多少(見圖1)。SINOVATION提供最小R角確認功能，此功能可以將所輸入的范圍內的R角用區域色或線表示出來，這樣很容易確定加工所用最小刀具。

　　圖1

　　二、NC數據路徑化

　　在企業的上下游之間進行合作時，有時是相互傳遞圖紙，有時是相互傳遞模型數據，而有時只是傳遞NC代碼。在只是傳遞NC代碼時，下游企業只是擁有NC代碼，對路徑的加工方法、加工部位都是不能看到的，如果表示不明確就可能造成加工不良等失誤，或者下游企業沒有合適的工具需要修改時，常用軟件是很難實現的。

　　SINOVATION提供了常用軟件所實現不了的功能就是NC數據的路徑化，它可以將常用軟件生成的NC代碼讀入過來生成路徑，生成路徑時可以重新設定工具大小、轉速、切削量等參數。其中還提供了線的路徑化、路徑曲線化等功能，可以實現路徑和曲線之間的轉換。

　　三、任務管理器計算方式

　　任務管理器計算方式是SINOVATION軟件一個很有特色的地方，此功能的設計充分照顧了客戶的感受。

　　如SINOVATION在數據轉換或者計算加工路徑等情況都是采用任務管理器的計算方式的。這種計算方式運行在后臺，不占用SINOVATION主程序資源，不需要等待計算時間，可以在它計算的過程中繼續進行下一步操作。當您對多個文件進行轉換或者計算數據量較大的刀軌路徑時，這種方式對于時間上的節省是很可觀的。

　　四、SINOVATION二軸三軸加工

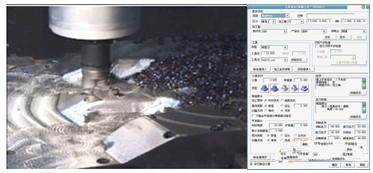

　　SINOVATION的加工提供了直觀的“CAM瀏覽器”界面，可以很方便地設置或查看各種加工操作，其工具條圖標也是向?qū)Х绞降?，從左向右依次可完成加工處理的整個過程，即使是初次接觸SINOVATION這款軟件也能很快地上手。它可以將在SINOVATION中創建的CAD模型或?qū)氲娜S模型(支持實體與形面)作為加工模型快速生成想要的加工路徑并進行驗證查看，加工操作設定非常簡單，可以對加工方法、進退刀動作等參數方便地進行設置(見圖2)。

　　圖2

　　五、SINOVATION五軸加工

　　SINOVATION可以實現五軸固定方式加工(見圖3)，擺脫了加工軸(-Z軸)始終朝下的束縛，可以根據向量、2角度、2點、直線等方向設定成工具軸方向。言外之意就是圍繞某些軸旋轉一角度后進行加工，可以實現斜鍥、負角等三軸不能實現或?qū)崿F(xiàn)困難部位的加工。提供豐富的粗加工、精加工策略，完全可以滿足模具數控銑加工需求。

　　圖3

　　六、生成路徑速度快、精度高

　　現在的CAD/CAM軟件種類繁多，在功能方面也是各有所長，而計算速度始終是決定軟件優劣的一個很重要的因素。一些企業處理的產品數據量通常會幾十兆或高達幾百兆，軟件能否快速的處理這種大數據是企業特別關注的一個技術指標。SINOVATION具有極快的刀軌計算速度。高精度的加工能力是SINOVATION的另一項重要特性，其刀軌線的公差設置最小可達到 1μm。多樣化的加工策略提高了加工精度并減少了抬刀，優化后的刀軌線使加工時間也為之縮短，極大地提高了效率。

　　七、路徑干涉檢查

　　計算路徑時可以提供刀柄干涉檢查，對發生干涉的路徑提供干涉情報，可根據干涉情報中的信息選擇合適的刀具生成路徑。發生干涉時也可自動在備用刀具庫中選擇合適的刀具生成加工路徑(見圖4)。SINOVATION還提供了干涉區域的顯示功能，分別可以對干涉區的刀具路徑和干涉面顯示，根據顯示的刀具路徑和干涉面采取相應的措施避免干涉。

　　圖4

　　八、加工負荷顯示

　　SINOVATION提供了加工負荷的計算和顯示功能，負荷的計算也是通過任務管理器方式，計算的過程中我們可以進行下一步操作，不會浪費操作者時間。計算完負荷后可以通過彩色云圖看出加工過程中刀具的受力情況(見圖5) 。可以根據刀具的受力情況采用相應的措施來避免因受力過大造成工具、機床的損壞。

　　圖5

　　九、后處理設定

　　SINOVATION提供參數化的后處理設定程序(見圖6、圖7) ，用戶自己可以設定三軸和五軸加工后處理程序，也根據不同機床屬性設定不同的后處理文件，后處理設定完后可以保存，等路徑輸出時可以根據不同機床選擇合適的后處理程序進行輸出。

　　圖6　　

　　圖7

　　十、自動生成加工指示書

　　SINOVATION 在NC路徑輸出時自動生成EXCEL格式的加工指示書(見圖8) ，這樣能省去手工輸入的，既節省了輸入的時間，又避免因手工輸入失誤而造成加工不良。加工指示書的模板可以自己設定，根據企業的標準要求快速、便捷更改加工指示書的模板格式以滿足不同的需要。

　　圖8

　　十一、CAM屬性連接

　　SINOVATION是CAD/CAM一體化的軟件。提供CAM屬性連接的加工方法(見圖9)。根據二維數據(圓、圓弧)或三維數據(圓柱面、圓錐面、平面等)可以自動識別孔的位置、大小、形狀，根據選擇的標準加工工藝生成相應的加工路徑。根據孔的屬性(顏色、大小、種類)進行標準孔的定義，每一類標準孔可以設定一種標準加工工藝進行儲存。標準加工工藝中包括了孔從粗加工到精加工中的所有路徑。所以在以后的的加工中可以根據孔的類型直接調用標準加工工藝即可生成從粗加工到精加工一系列的加工路徑。這樣在以后的打孔中就省去了選擇孔、設置孔的大小、設置孔的形狀、設定工程操作等繁瑣的工作，直接根據孔的屬性即可生成加工路徑?？椎膶傩栽O(shè)定可以是設計人員在設計模塊中設定好直接轉入到加工模塊中生成加工路徑，也可以是編程人員在加工模塊中直接設定孔的屬性生成加工路徑。

　　圖9

　　十二、獨一無二的消失模加工

　　SINOVATION提供獨一無二的消失模設計與加工模塊，其針對消失模的加工特性提供了專用的功能。在消失模的設計加工中提供了數據的整理、面一并、著色、一并附加加工余量、數據分層、坐標系定義、負角消除、拼接、生成路徑、路徑編輯、路徑輸出等功能。與其他軟件中手工分層、手工消除負角等通用功能的區別在于實現功能強大、設定速度快、簡潔、方便等優點。使用消失模專門模塊中的自動分層、自動消除負角、自動拼接等功能使消失模的加工會更容易，效率會更高，更能滿足企業的需求(見圖10)。

　　圖 10

　　綜上所述，SINOVATION軟件是經過業界驗證的、具有數十年制造業經驗積累的先進的三維CAD/CAM一體化的軟件。隨著國產化研發進程的加快，該款軟件將會給中國制造業客戶帶來非常大的現實和長遠利益，可以實現高速度、高精度、高安全性的加工路徑，從而解決產品復雜度高，生產周期短，降低企業的成本，提高生產效率等問題。
