當我們在使用CAD軟件做圖形設計的時候，常常遇到一個問題：CAD自帶線型太少不能滿足設計要求，對于一些常用的線型文件我們可以去網上下進行更新，但是由于現行的繪圖標準較多，個別線型很難找到，這時候掌握定制方法，自由定制線型文件就顯得至關重要了。下面我以中望CAD2009為平臺和大家探討一下如何定制線型。

　　要開發一套個性化線型，我們首先要了解一下定制規則。在中望CAD的安裝目錄里面我們可以找到一個名字為zwcad.lin的文件，我們用記事本打開該文件，如下圖所示，里面顯示的就是CAD自帶的各種線型。

　　我們先看一下線型的具體構成原則。觀察上圖可知每種線型的定義都分為兩行完成，第一行為線型的名稱與說明，定義每種線型都必須以“*”開頭，后面跟的是線型名稱，逗號后面是線型的直觀描述，這個在定義時最好加上。第二行是線型的代碼部分，其中的A代表的是對齊方式，第一個參數值規定應該大于等于零，第二個參數值應該小于零，簡單的講正值代表在中望CAD中繪制相應長度的直線，0代表的就是畫一個點，負值表示提筆并空出相應的長度。值得注意的一點,，代碼的標點的輸入應該處于英文輸入法的半角情況下。

　　下面具體分析一下上圖中的一個線型，機械中常用的中心線線型center。它的源代碼為： A,1.250,-0.25,0.25,-0.25，按照我們上面提到的規則，1.250代表畫一條長度為1.25的直線，-0.25表示提筆空出0.25的距離，按照這個規則然后畫一條長度0.25的直線，后面再空出0.25的距離，見下圖的代碼翻譯。

　　如果您還不是很清楚如何讓定制自己需要的線型，那么我們不妨自己來做一個線型。下圖是一個雙點劃線的例子，我們來看一下它是如何定義的。

　　打開中望CAD2009安裝目錄下的zwcad.lin的文件，按照上面的格式輸入線型的名字，假如我們定義為 shuangdian，長度按照需求自己給定那么這個線型的代碼應該為：

　　* shuangdian ______..______..______

　　A,1.0,-0.1,0,-0.1,0,-0.1

　　在zwcad.lin中添加此代碼后選擇保存文件。

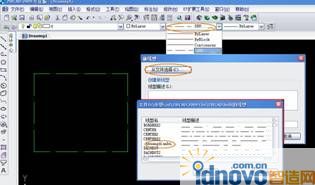

　　這時我們打開中望CAD2009，按照上圖正常的線型加載方法就可以使用我們自己制作的線型了。左邊就是雙點劃線的實際效果。以上就是我在線型制作時積累的一點經驗，希望對大家有所啟發。
