圖層轉換功能適用于下列情況：幾位工程師要協作設計項目，可能要用到他們之前的一些圖紙做參考，但是這些圖紙的圖層設置不盡相同，為了能更好的完成設計協作，有必要把所有圖紙的圖層按照統一標準進行設置，雖然手動也能完成這個工作，但是可能會非常的麻煩，顯然沒有使用軟件來的輕巧。

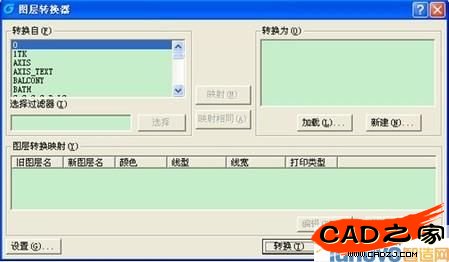

　　在浩辰CAD2009的命令行輸入laytrans命令來調用圖層轉換功能，如圖

　　圖層轉換功能設定是將當前圖紙的圖層設置改成其它圖紙的設置形式。左側的圖層列表是當前圖紙的圖層列表，可以選中圖層創建圖層轉換映射，而設定這些圖層轉換到哪個圖層上需要點擊右側的“加載”按鈕，如圖

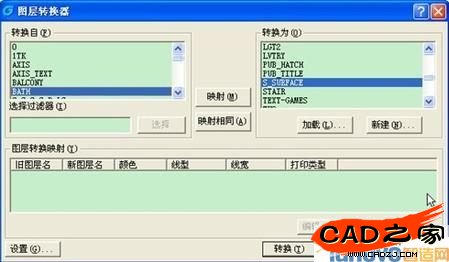

　　選定要轉換到的圖紙，打開后該圖紙的圖層列表就出現在對話框右側位置了

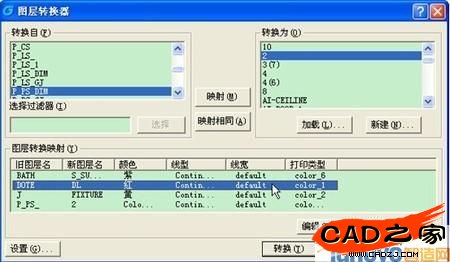

　　在左邊列表選擇被轉換的圖層，在右側列表選擇轉換為的圖層，點擊“映射”按鈕建立圖層轉換的映射關系，映射關系將顯示在對話框下方的列表中，為所有需要轉換的圖層全部建立好映射關系，如圖

　　點擊“轉換”按鈕即可完成圖層轉換。
