使用構造工具構建特征是CAD制圖中經常使用到的功能，下面就向大家介紹此功能。這里使用浩辰CAD機械2010進行示范：

使用繪圖工具繪制軸輪廓

由于所畫的零件結構簡單，所以這里我們只用到繪圖工具的對稱矩形功能。運行浩辰機械菜單中【繪圖工具】>【對稱矩形】命令，按照4.17步驟依次繪制矩形，尺寸為矩形1：214， 矩形2：13.41.1，矩形3：22.914，矩形4：1215，矩形5：420，矩形6：2416，矩形7：1415，最終效果如圖所示。

國標倒角：

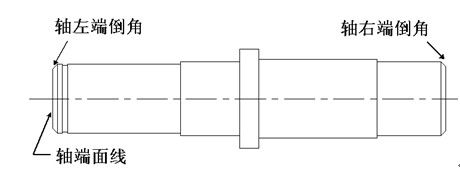

基于對軸工藝要求考慮，需對軸兩端進行倒角。運行浩辰機械菜單中【構造工具】>【國標倒角】命令，在彈出的倒角類型對話框中選擇軸倒角，倒角參數設置：A=1，B=1，點擊確定后根據系統提示依次拾取軸左端的兩條母線及軸端面線，系統將自動生成倒角，同樣步驟對軸右端進行倒角操作，結果如圖

工藝槽構造：

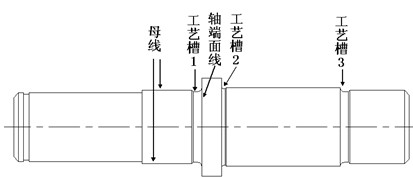

在軸的加工過程中，需要對軸肩部分構建退刀糟，此處使用磨外圓的方法構建軸的三個退刀槽。運行浩辰機械菜單中【構造工具】>【工藝槽構造】命令，在彈出的對話框中主要類型項選擇為磨外圓，主參數b1=2，單擊OK后根據系統提示依次拾取軸的兩條母線及軸端面線，系統將自動生成工藝槽1，同樣步驟可以生成退刀槽2（b1=1）、工藝槽3（b1=2），結果如圖

參數化國標圖庫：

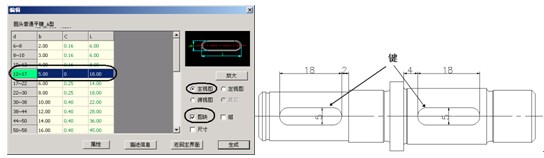

軸中間部分需繪制兩個國家標準鍵槽，鍵與鍵槽是互相配合的，因此這里可以對軸進行添加鍵的操作。運行浩辰機械菜單中【參數化國標圖庫】命令，在彈出的對話框中零件類選擇鍵與鍵槽 >鍵，選擇圓頭普通平鍵-A型單擊繼續因此調用圖庫鍵與槽鍵中的鍵零件，在其中選擇圓頭普通平鍵_A型，在圖，對話框中設置參數：b=5.0、C=0、L=18，選擇主視圖、圖塊，單擊生成按鈕，根據系統提示把鍵插入到合適位置，結果如圖，至此軸的基本結構就繪制完成了。
