AutoCAD2004繪制組合體三視圖的方法

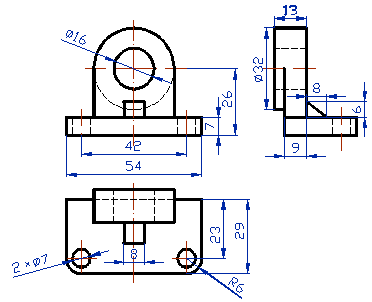

以下圖所示的三視圖為例，說明用 CAD畫組合體三視圖的基本方法和步驟

　　根據(jù)組合體的尺寸，選則合適的樣板圖（ A4）。建立五個圖層，分別是輪廓線層、尺寸線層、虛線層、中心線層、和輔助線層。
1）畫底版，布圖
　　在輪廓線層先畫底版的三視圖。此時應注意：一是留出標注尺寸的位置；二是三個視圖用“對象追蹤”，保證三個視圖符合投影關系。
2）畫空心圓柱
　　首先在中心線層畫出中心線，然后在輪廓線層畫出圓的主視圖，再根據(jù)投影關系畫出俯視圖。在輔助線層做出45o斜線。
3）畫出圓柱的左視圖和底版小圓孔的俯視圖
　　在輪廓線層根據(jù)投影關系，利用45o斜線和“對象跟蹤”畫出圓柱的左視圖或用偏移命令來保證左視圖和俯視圖的寬相等。在中心線層確定出小圓孔的位置，并畫出其俯視圖。
4）畫出圓孔的其它視圖
　　在虛線層用直線命令和“對象跟蹤”畫出小圓孔的主左視圖和大圓孔的俯左視圖
5）畫支承板
　　畫支承板之前先用 “修剪”和“擦除”命令擦去多余圖線。在輪廓線層用“直線”命令畫出支承板的主視和左視圖。
6）整理
　　用“修剪”命令剪去多余圖線，在虛線層用“圓弧”命令畫出虛線圓弧，用“直線”命令畫出支承板后端面的虛線。
7）畫三角形肋板
　　在輪廓線層先從左視圖畫肋板的視圖，然后畫出主視圖和俯視圖。
8）檢查整理
　　查看是否有多余線條，有線型不符合要求的，要將其修改到相應的層上，完成全圖。
　　小結；用 CAD 畫組合體三視圖的步驟與手工繪圖基本相同，關鍵是作圖時要保證尺寸準確，保證視圖間的投影關系正確，特別是俯視圖和左視圖之間的寬相等，常用45o輔助線法
