為了符合實際的要求，常常給圖形的拐角進行倒角，AutoCAD的倒角命令為chamfer，可以通過以下方法激活chamfer命令。1、菜單欄【修改】——“倒角”。2、單擊工具欄上的“倒角”圖標。3、在命令行中輸入chamfer或者cha并回車。



默認當前的模式，按照倒角距離（距離(D)）進行倒角。當選擇第二條直線的時候，“或按住 Shift 鍵選擇要應用角點的直線”，直線AB和BC會相交封閉于一點，沒有倒角。



1、放棄(U)，恢復在命令中執行的上一個操作。



2、多段線(P)，對多段線的每個拐角進行倒角，倒角成為多段線的新線段。對于以“閉合(C)”方式封閉的多段線，執行該選項后，多段線的每個拐角進行倒角。對于以目標捕捉功能（鼠標選取）封閉的多段線，則只在封閉角處不倒角。









3、距離(D)，設置倒角距離。當兩個倒角距離均為0時，則使被選擇的兩條直線相交于一點。

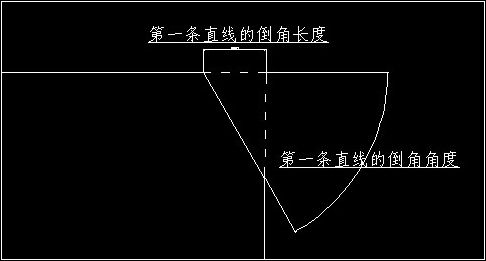

4、角度(A) ，設置一個倒角距離和一個角度進行倒角。

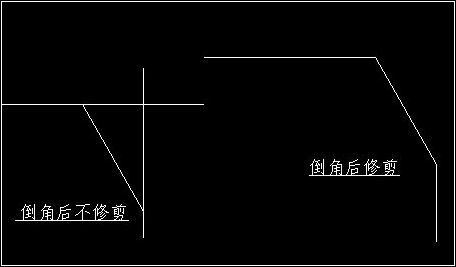

5、修剪(T) ，設置倒角后是否對倒角邊進行修剪。





6、方式(E) ，確定按什么方式倒角，是用兩個距離進行倒角，還是用一個距離一個角度進行倒角。



7、多個(M) ，可以連續為多組對象的邊倒角。
