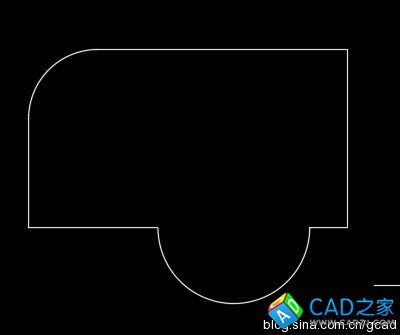

我們可以想辦法自己用多邊形來畫圓，然后自己繪制出一個由直線段組成但可以模擬弧線的邊界，這樣就可以創建我們需要的區域覆蓋了，下面我們不妨試試創建下面形狀的區域覆蓋。




1、執行多邊行POL命令，回車。
2、輸入50，回車，設置為50邊形。
3、確認打開了捕捉并打開了圓心捕捉方式，光標移動到底部的圓弧上，圓心處會出現一個捕捉標記，將光標移動到圓形處單擊，確定多邊形的圓心。
4、輸入I，回車，設置多邊形內接與圓。
其實邊數多的情況內接或外切區別不大。

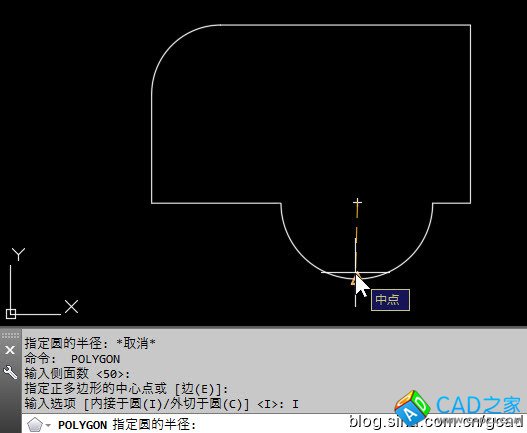

5、提示指定半徑的時候?qū)⒐鈽?biāo)移動到圓弧上，只要出現捕捉標記，中點、象限點、最近點都可以，如果沒有出現捕捉標記，可以設置一下捕捉選項，或輸入MID后在圓弧上捕捉中點，如圖所示。

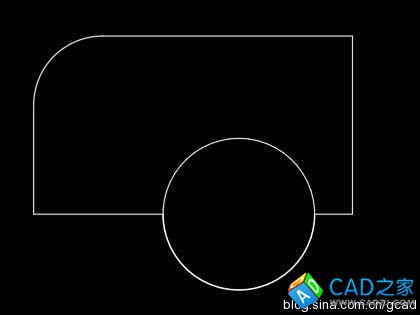

6、出現捕捉標記后單擊完成多邊形的繪制，如下圖所示。




怎么樣，看上去很圓吧！如果圓和弧在圖中不大，邊數再設置小一點問題也不大。

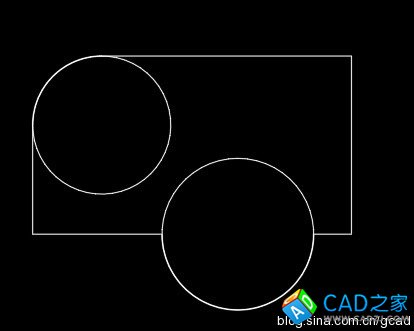

用同樣的方法用多邊形畫出其他圓，如下圖所示。




將原來的圓弧刪掉，然后利用修剪TR、刪除掉多余的多邊形，然后用編輯多段線PE命令將邊界合并成封閉多段線，如下圖所示。




在處理多邊形和直線段連接處的時候需要注意，上面的操作中是比著圓弧來畫多邊形的，刪除圓弧后多邊形可能跟直線段有細小的間隙，可能局部需要延伸。至于修剪、延伸和合并多段線的技巧在以前的文章里介紹過，這里就不再詳細介紹了。

有了這樣的邊界線，就可以直接創建區域覆蓋了。
1、執行區域覆蓋命令WIPEOUT，回車。

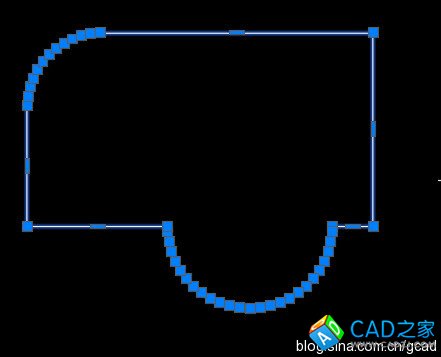

2、輸入P，回車，選擇剛編輯好的封閉多段線，就可以得到我們需要的區域覆蓋了，如下圖所示。




想想其實也沒那么復雜，只是我之前只想到用現成的工具，而沒有仔細去思考。

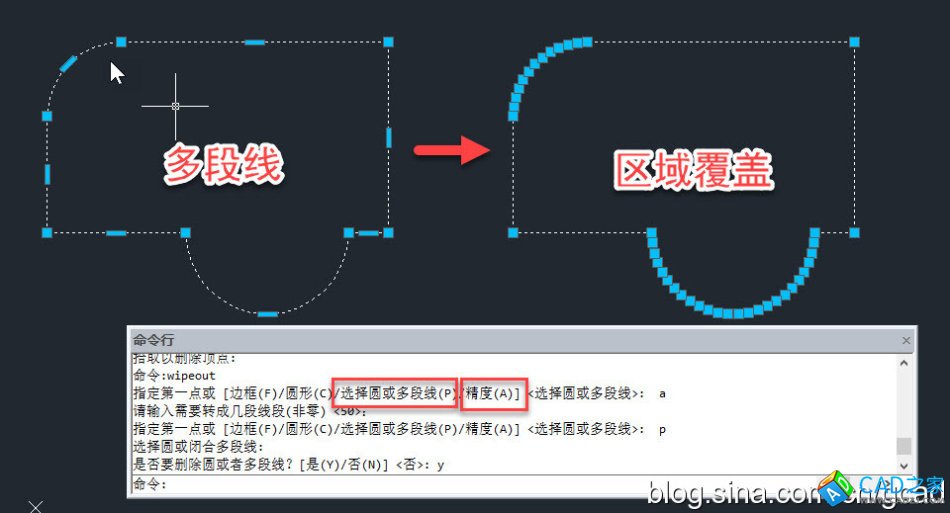

在國產的浩辰CAD 2017中已經考慮到這種需求，可以創建圓形或帶圓弧段封閉多段線的區域覆蓋，而且還可以設置精度，也就是多邊形的段數，制作起來就更簡單了，如下圖所示。


雖然國產CAD還有很多不足，有一些不如AUTOCAD的地方，但也有不少特色功能，而且安裝包很小，大家可以關注一下。

轉自CAD小苗博客：http://blog.sina.com.cn/s/blog_768f3f570102x0mz.html
