之前發過介紹選擇工具和選擇相似對象的文章，都曾介紹過選擇過濾器FILTER，但都只是一帶而過，并未詳細介紹其中的選項，因為我也沒有太深入去研究。今天有位朋友問了一些選擇過濾器的問題，跟他一起探討了選擇過濾器中的運算符的用法，發現選擇過濾器中還真有不少學問，覺得有必要把今天我們研究的成果分享給大家。
選擇過濾器FILTER在CAD早期版本中是擴展工具的一個功能，到了高版本變成標配的功能，但在AUTOCAD的菜單或工具面板中我還找到選擇過濾器的命令。AUTOCAD面板、右鍵菜單和特性面板倒是都提供了快速選擇的功能，快速選擇功能應該是借鑒選擇過濾器開發的，操作更簡單，但選擇過濾器的一些功能在快速選擇中還真沒法實現。很多人不知道有選擇過濾器，用過選擇過濾器的有不少人很喜歡選擇過濾器。
一、選擇過濾器的基本操作

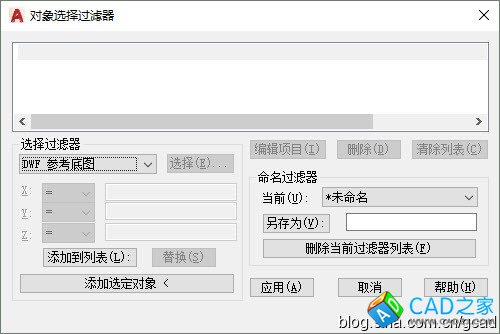

在命令行輸入FILTER，或者輸入別名FI后，回車或空格，就可以打開選擇過濾器對話框，如下圖所示。

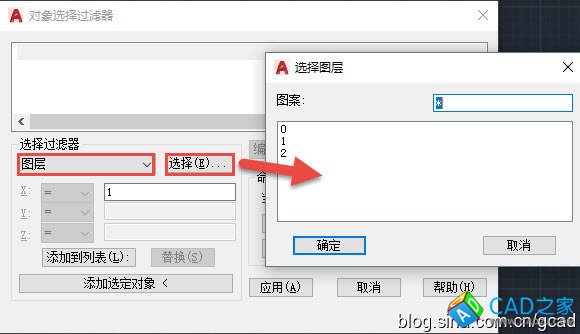

打開選擇過濾器后首先要設置過濾條件，設置條件的方法有兩種，一種是在選擇過濾器下拉列表中選擇一個條件，然后設置條件的值。比如在列表中選擇“圖層”后，可以直接下面的輸入框中輸入圖層名，也可以單擊“選擇”按鈕，在彈出的對話框中會列出當前圖中的所有圖層，我們可以在列表中選擇一個圖層，如下圖所示。
設置好過濾器后單擊“添加到列表”，過濾條件就會添加到上面的列表中。選擇過濾器下拉框中列出了各種過濾條件，列表很長，找到需要的過濾器并設置需要的值不太方便，因此這里還提供了另外一種添加方式“添加選定對象”，可以通過選擇一個樣例對象，將此對象所有屬性都添加到列表中，然后我們可以從列表中將多余的條件刪除。

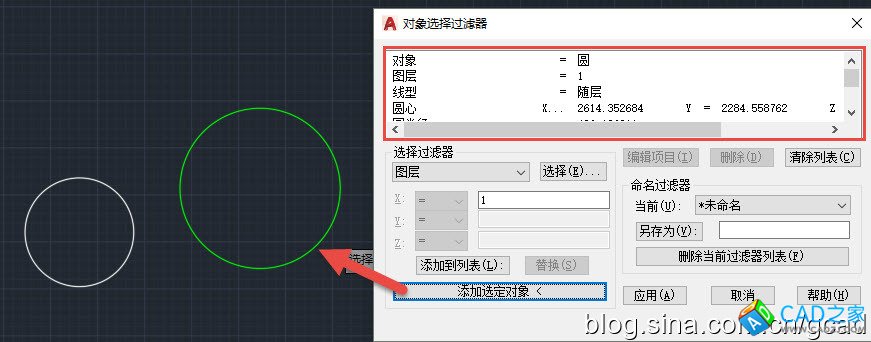

比如單擊“添加選定對象”按鈕后拾取某個圖層上的一個圓，圓的相關特性就會添加到上面的方框中，如下圖所示。

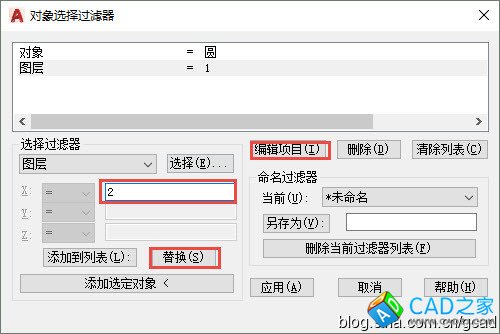

在列表中選擇不需要的條件，單擊“刪除”按鈕就可以將相關條件刪除，選中條件后，單擊“編輯項目”按鈕，可以在左下角編輯過濾條件，編輯后可以單擊替換按鈕將上面的項目替換成新的值，如下圖所示。
設置好過濾條件后，單擊應用按鈕，就可以在圖中框選，框選范圍內滿足過濾條件的對象會被選中。

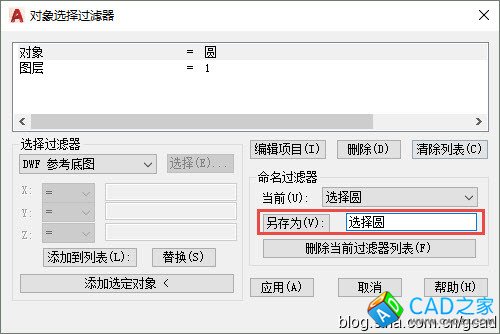

如果這跟過濾器我們以后還用得上，我們可以給過濾器起一個名字，單擊“另存為”按鈕將過濾器保存起來，如下圖所示。
二、選擇過濾器運算符簡介

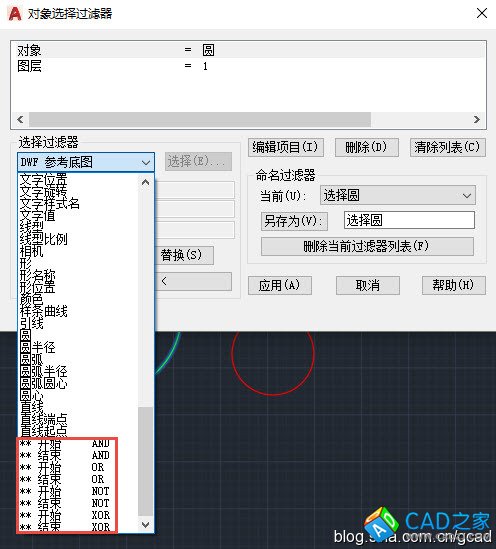

在選擇過濾器下拉列表底部有幾個非常特別的過濾條件，如下圖所示。
如果上大學時學過一點計算機編程，還有一點印象的話，應該知道這幾個是編程中基本的邏輯運算運算符，not（非）、or（或）、and（與）xor（異或）。NOT（非）就是不能滿足某個過濾條件，如果滿足這個條件就會被排除在選擇集外；
OR（或）就是滿足其中一個條件就可以被選中；
AND就是要滿足所有條件才會被選中，添加到列表中的條件默認就是AND（與），但如果在OR運算條件中有某兩個條件或多個條件又需要同時滿足的時候，可以添加AND運算符；
XOR（亦或）就是只能滿足兩個條件中的一個，如果同時都滿足的話就會被排除在外。
光看這些概念很容易糊涂，想幾種應用場景實際用一用就明白了。
三、運算符應用的樣例
之前我雖然知道過濾器可以設置運算符，但并沒有實際用過，也沒有想過實際的應用場景，正好把今天那位朋友提到的兩種情況跟大家分享一下。
1） 過濾選擇在圖層1和圖層2上的對象

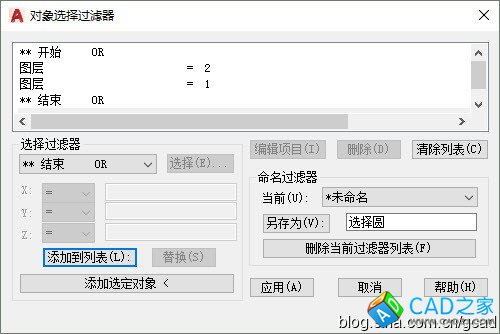

在這個例子中我們可以設置兩個條件，一個是圖層=1，一個是圖層=2，如果直接設置這兩個條件的話，就是要同時滿足這兩個條件，任何對象都只能在其中一個圖層，也就是說這么設置的話，任何圖形也無法選中。因此我們必須設置OR（或）運算。我們需要在兩個條件的前面添加“開始 OR”，在條件后面添加“結束 OR”，如下圖所示。
設置好后單擊應用按鈕，在圖中框選就可以將圖層1和圖層2上的所有圖形都選出來，假如我們想將圖層1和圖層2中的文字或某類對象選出來，再加上一個條件就好了。
2） 選擇圖層1上內容不為“CD”的所有文字

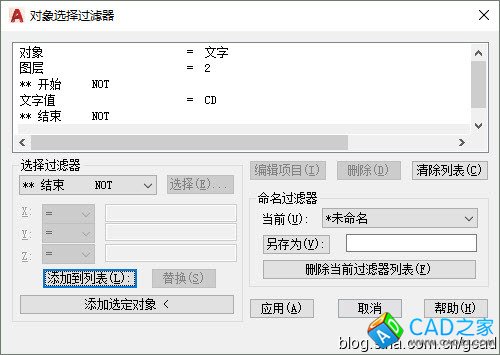

要從文字中將內容為CD的文字排除在外，這里就需要用到非計算，可以在文字=CD條件加上NOT運算符，如下圖所示。

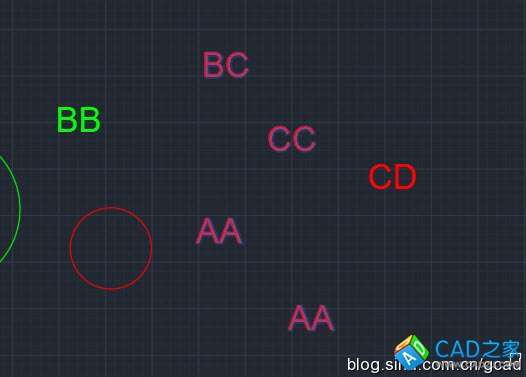

單擊“應用”按鈕，在圖中框選，觀察選擇的結果，如下圖所示。
我們可以看到圖層2上的文字除CD外都被選中了。
大家也可以想想還有什么其他應用場景，然后能使用上這幾種運算符。
選擇過濾器FILTER以前我只是粗略地看了看，并沒有深入研究，很高興今天通過跟網友的交流，對命令有了更深入的了解。
