當我們檢查或用紅線圈閱圖形時，可以使用修訂云線REVCLOUD功能來標記有問題需要修改的圖形。前面介紹過，修訂云線就是一種特殊的多段線，操作其實很簡單，但前幾天還是有人問到云線如何封閉，云線的寬度如何設置，于是決定簡單地將云線的繪制簡單介紹一下。
一、繪制云線的基本操作步驟
繪制云線的操作很簡單，在菜單、工具欄或命令面板調用運行命令，或者輸入REVCLOUD命令后回車來調用，但低版本和高版本有一些變化。在低版本中雖然可以利用選項設置來選擇規則圖形來生成云線，但初學者不太清楚操作，因此到高版本將命令進行了分解，分成了矩形云線、多邊形云線和徒手畫，如圖所示。
矩形和多邊形是修訂云線的兩個特殊形式，可以說是修訂云線的子命令，所以我們還是來介紹各版本都有的徒手畫的操作步驟。
在命令面板中單擊徒手畫修訂云線或者輸入REVCLOUD后回車，執行修訂云線命令，軟件會提示指定云線的第一點，并列出了以大堆選項，如圖所示。
我們可以看到里面有弧長、對象、矩形、多邊形、徒手畫、樣式、修改等一些列參數，低版本坑你沒有矩形、多邊形、徒手畫三個參數，這三個參數就對應了我們在第一張截圖中的三個命令。

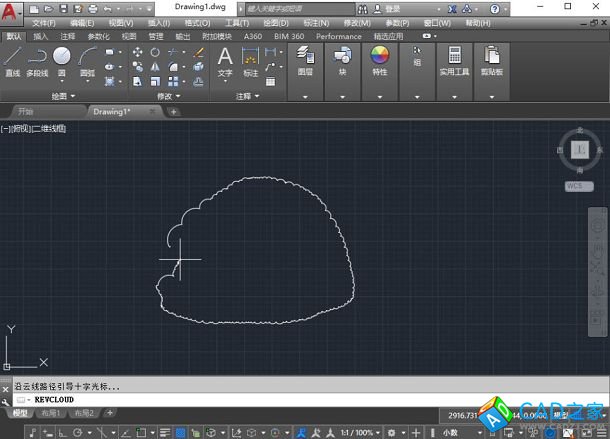

我們直接在圖中單擊確定第一點，然后拖動光標，圖面上就會跟隨光標出現一系列半徑不一的連續圓弧，如圖所示。
圓弧的最小半徑是可以設置的，在徒手畫云線的過程中，軟件會根據光標移動的軌跡自動計算圓弧段的半徑大小，因此我們會看到圓弧半徑有大有小。
將光標移動到云線起點附近，如果光標距離起點足夠近，云線會自動封閉，云線繪制就結束了。
繪制云線的時候通常需要設置的是最小弧長，當圖形尺寸比較大時，就需要將云線的弧長設置得大一些，避免生成的弧長過小，圓弧段過多，看上去效果不太好。

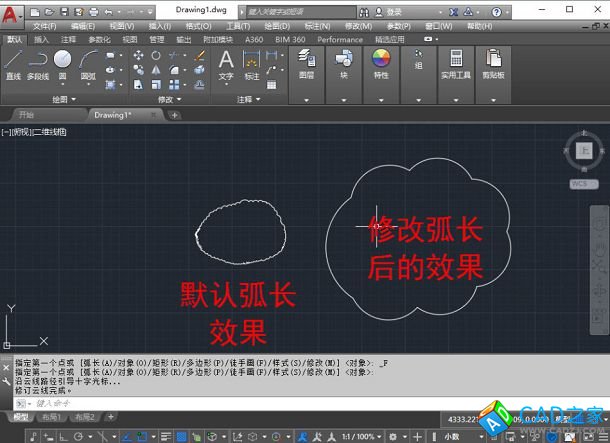

執行云線命令后，輸入A，回車，就可以設置最小弧長，默認的弧長是0.5，我們可以手動輸入最小弧長，也可以在圖中通過定義兩點來定義弧長。最小弧長設置合適的話，云線的圓弧段會減少很多，如圖所示。
二、繪制規則形狀的云線
高版本提供了矩形和多邊形選項，用這兩個選項就可以繪制規則的云線，繪制方法比較簡單，這里就不再介紹了。其實低版本CAD雖然沒有矩形和多邊形選項，也同樣可以繪制股則形狀的云線。
執行云線命令后，可以看到有一個選項：對象(O)，表示輸入O回車后可以選擇對象來生成運行，我們可以看到參數的最后<>里寫的也是<對象>，命令參數最后用<>里的選項不需要輸入關鍵字，直接按空格和回車就可以執行。
我們可以先繪制一條封閉的多段線，為了方便，可以直接繪制一個矩形，然后執行徒手畫云線命令，出現提示時直接按空格，軟件會提示讓選擇對象，選擇提前繪制好的多段線，就可以生成云線，命令行會提示是否反轉方向，這個可以反轉圓弧的方向，讓圓弧向內凹或向外凸，如果云線不滿足要求，可以輸入Y反轉方向，如果沒有問題，直接輸入N。

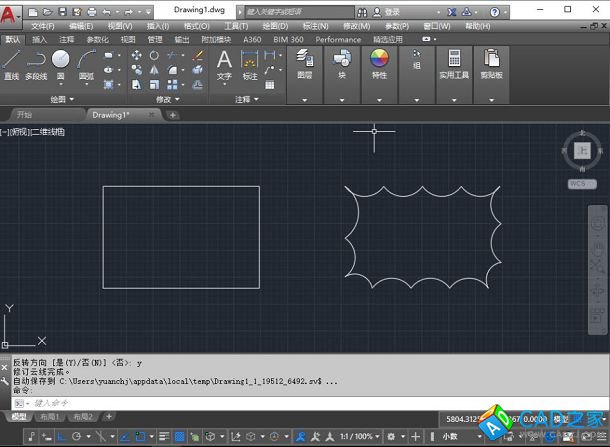

我們可以看看反轉的效果，如下圖所示。
三、修改云線的寬度
繪制完云線后，選中云線，我們在特性面板（CTRL+1）中可以看出它就是一條多段線，我們可以在特性面板中設置全局寬度來改變云線的寬度。其實云線命令中還提供了一種特殊的樣式，可以讓每一段弧長都自動設置寬度，而且還是變寬度的效果。下面我們就來看看。
執行云線命令，輸入S，回車，設置云線樣式；輸入C，回車，改成手繪樣式，然后我們可以在圖中繪制一條云線，看看手繪樣式的效果，如圖所示。
手繪效果看上去比普通樣式更漂亮，更醒目。
四、修改已繪制的云線

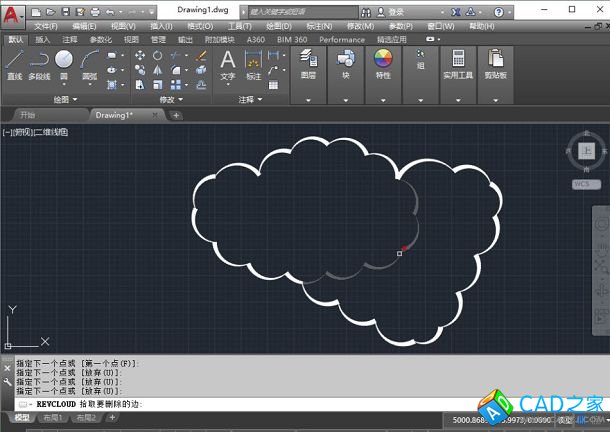

如果繪制的云線有問題，需要修改云線所包含的區域，可以輸入M選項回車，命令行會提示我們選擇一條已繪制好的云線，然后我們可以從云線上取一個點作為起點，繪制一段新的云線，然后以云線上另一點結束，這條云線將原來的云線一分為二，軟件會提示我們刪除其中的一段，如圖所示。
將某一段刪除后，就可以得到一條新的云線。
修改云線主要用在徒手畫方式繪制的云線，用矩形、多邊形、圓或其他規則對象來生成的云線，估計都不用修改。
CAD的命令都是這樣，一開始因為滿足某種需求開發了這個命令，用戶在使用的過程中，會發現徒手畫云線不太方便，而且不太好看，于是就有了對象以及后來的矩形和多邊形選項；云線用于標記需修訂的區域，為了更顯眼，于是后來增加了手繪的模式。因此大家在使用命令，覺得常規操作無法滿足自己的需求時，不妨先研究一下命令的現有參數，也許你的需求早已在開發者的考慮中了。
