很多對打印設置有一定了解的朋友，知道打印樣式表的作用，也就是控制輸出打印的顏色、線寬以及其他效果。

但在圖層管理器中每個圖層都有一個打印樣式參數，網上有一個人問這個打印樣式是干什么用的？估計不少人都不知道，今天就給大家介紹一下這個是干什么用的？

什么是打印樣式？

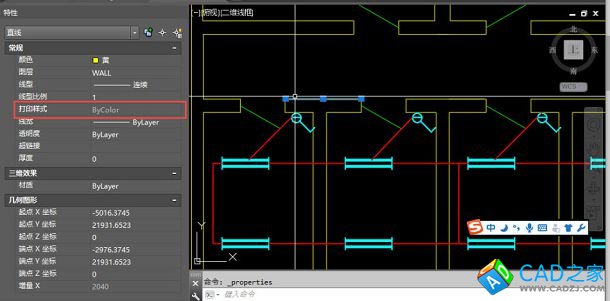

其實如果我們仔細觀察的話，我們會發現不僅圖層可以設置打印樣式，打印樣式還是每個圖形的基本屬性。選中一條直線，打開特性面板（CTRL+1），在常規屬性中就可以看到打印樣式，如圖所示。

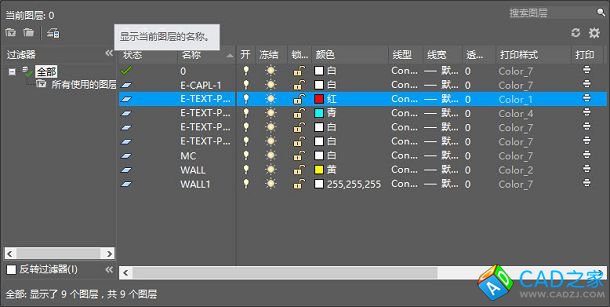

對象的默認打印樣式是BYCOLOR，而在圖層管理器中，圖層的打印樣式名稱是跟顏色對應的，比如設置成7號色，打印樣式就是Color_7，設置成紅色的，打印樣式就是Color_4，如果我們把圖層顏色設置為真彩色，如255,255,255，打印樣式就會顯示相近的索引色編號：Color_7，如圖所示。




但無論是對象的BYColor還是圖層的按顏色編號顯示的打印樣式都無法修改，那為什么要這個參數，為什么默認狀態下不能修改？什么時候這個打印樣式可以根據需要設置呢?

我們先來看看打印樣式到底是什么，為什么不能修改？

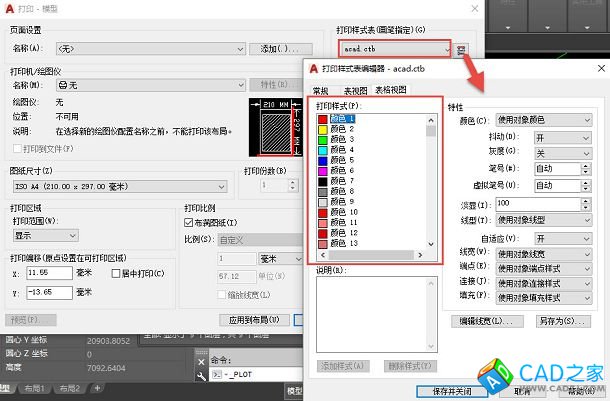

單擊打印按鈕，打開打印對話框，在打印對話框中選擇一個打印樣式表的CTB文件，然后單擊編輯打印樣式表按鈕，打開打印樣式表編輯器，如圖所示。



默認狀態下CAD使用的是CTB，就是按顏色對應的打印樣式表，我們可以看到左側打印樣式表就是按255種索引色定義的打印樣式，名稱為顏色1到顏色255，也就是在圖層管理器中看到的Color_1到Color_255，而左側的列表就是打印樣式的特性，也就是打印樣式的參數，主要參數就是顏色和線寬。

CTB中不同顏色打印樣式的參數可以不同，例如彩色輸出的acad.ctb，也可以相同，例如用于黑白打印的monochrome.ctb。我們還可以自己根據需要調整相關參數。

因為默認我們使用的是CTB文件，打印樣式自動按圖層和對象顏色使用相應的打印樣式，無需設置，也不能調整。

如何能調整圖層和對象的打印樣式？

CAD默認使用的是按顏色對應的打印樣式表文件，其實CAD中還有一種可按樣式設置的打印樣式表文件*.STB。在STB文件里，可以設置幾種命名的打印樣式，比如樣式名可以是黑色、粗實線等，每種樣式的參數跟CTB的參數也是一樣的。但要使用STB，必須切換打印樣式表的模式，在CAD里操作還挺麻煩的，下面我們就看一下。

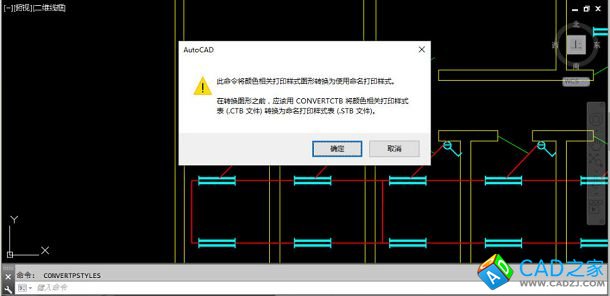

輸入convertpstyles命令，回車，軟件會彈出一個提示對話框，如圖所示。



這個提示是告訴我們可以用convertctb命令將CTB文件轉換成STB文件，如果我們不知道目錄下是否有可用的STB文件，可以先退出命令，用convertctb命令轉換一個STB。

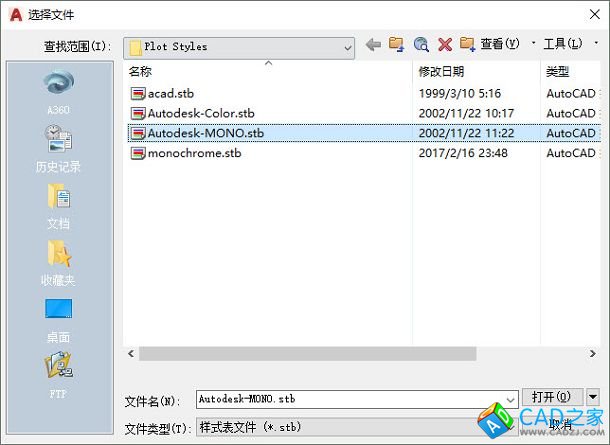

如果我們已經有了可使用的STB，可以直接單擊“確定”按鈕繼續，軟件會提示我們打開一個STB文件，如圖所示。

選擇一個STB文件后，單擊打開，就已經轉換成使用STB打印樣式表了。



再次打開打印對話框，我們可以看到打印樣式列表中顯示的都是STB了，單擊編輯按鈕，打開打印樣式編輯器，默認會顯示“表視圖”頁，我們可以將對話框拉寬，可以看出STB中有幾個打印樣式，如圖所示。

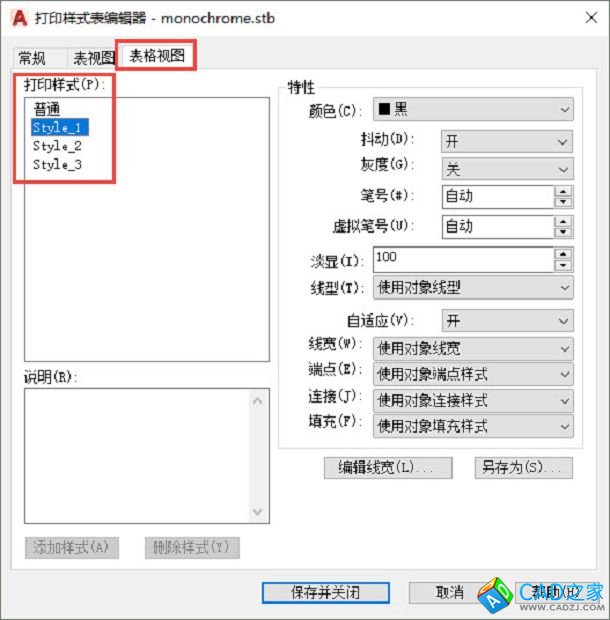

這個看上去跟CTB有很大區別，其實沒有多大區別，只是將255種顏色的打印樣式變成了幾個打印樣式名，我們切換到大家熟悉的“表格視圖”，如圖所示。



在STB中最上面的普通（Normal）是無法重命名的，下面的樣式名都可以根據自己的需要，右鍵單擊后重命名，我們可以根據打印樣式的特征來命名，例如“黑色線寬0.3”這樣類似的名稱。這里我就不再詳細講解重命名和參數設置的操作了。

當我們切換到使用STB文件后，我們再打開圖層管理器，單擊圖層后的打印樣式，就會彈出選擇樣式對話框，讓我們設置圖層使用的打印樣式了，如圖所示。

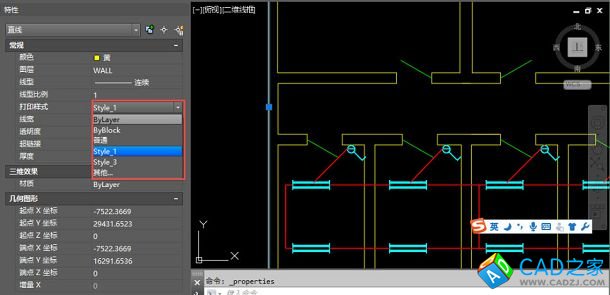

打開特性面板，我們可以看到圖形的打印樣式也可以設置了，如圖所示。




在命令面板中也可以設置圖形的打印樣式，在下拉框中點“其他”，也可以彈出跟圖層管理器里一樣的選擇打印樣式對話框。



小結

通過上面的講解大家應該明白了幾個問題：打印樣式是什么？為什么圖層和對象的打印樣式不能修改?CTB和STB有什么區別?如何切換到使用STB打印樣式表？CTB文件如何轉換成STB？

還有一個問題要簡單說一下，CTB文件和STB文件各有什么優勢呢？CTB文件按顏色自動對應打印樣式，CAD還提供了彩色、灰度、黑白等常用的CTB文件，簡單編輯就可以正確打印輸出。但如果需要修改參數的顏色比較多，修改起來比較麻煩。STB雖然可以從CTB轉換，但都需要自己設置，但通常圖紙中輸出線寬就3-4種，我們設置3-4種也就夠用了。一些設計單位利用規定圖層使用特定STB中指定打印樣式的方式實現圖紙打印的規范化，這種控制相對簡單一點。
