可以用放樣來做

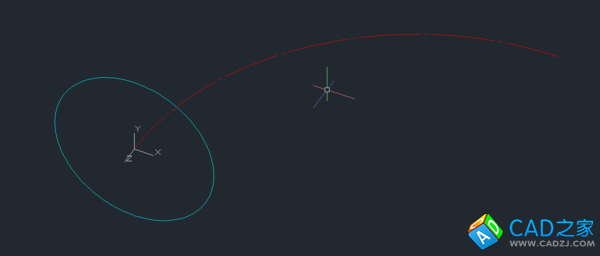

　　1. 在平面中畫出彎管的中心線——一段圓弧作為放樣的路徑，把UCS放到弧的一端并旋轉UCS到與繪制的中心線垂直，在新UCS平面中繪制圓錐管大頭的外圓（先繪制小頭也一樣）

　　2. 再把UCS移動到圓弧的另一端并旋轉到與中心線垂直，繪制小頭圓外徑圓。

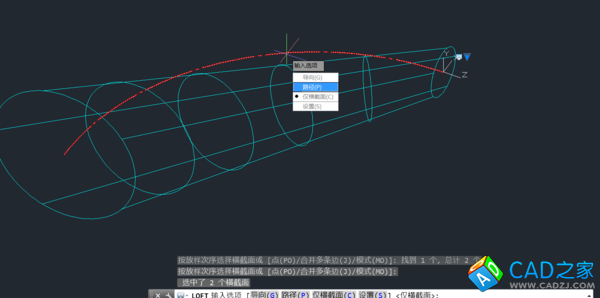

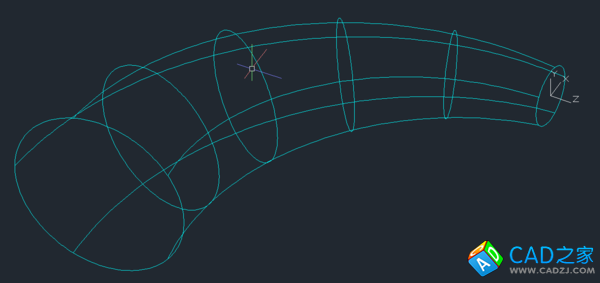

　　3. 三維放樣，截面選擇兩個繪制的圓，路徑選擇繪制彎管中心線圓弧。

　　4. 對放樣后的三維實體抽殼——抽去中間部分，留下外邊的管壁，抽殼命令后，先選擇三維實體，再選擇要?jiǎng)h除的平面——兩個圓平面，最后輸入殼體厚度（管壁厚度）。

　　視覺的真實效果：
