之前給大家講過，建議在每個布局只放一個圖框，并且不要用太多視口，但不少人在使用布局時延續了模型空間的使用方法，只是利用視口來排圖，因此還是出現因?yàn)橐粋€(gè)布局中因?yàn)橛羞^多視口導致一些視口內容不顯示的狀況，前兩天就有一位朋友在微信上問這個問題，并將圖紙發過來了。CAD布局空間能同時顯示少個視口是由變量MAXACTVP(Maxmium Active viewports最多激活視口)控制的，最大值是64，這個在之前的文章里介紹過，這里就不重復解介紹了，這里借他的圖紙給大家介紹一下如果遇到這種問題怎么辦？

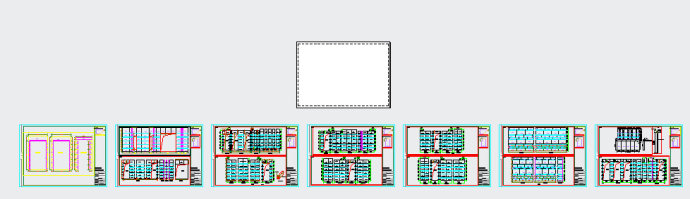

打開他發過來的圖紙，就可以看到有些視口內是空白的，如下圖所示。

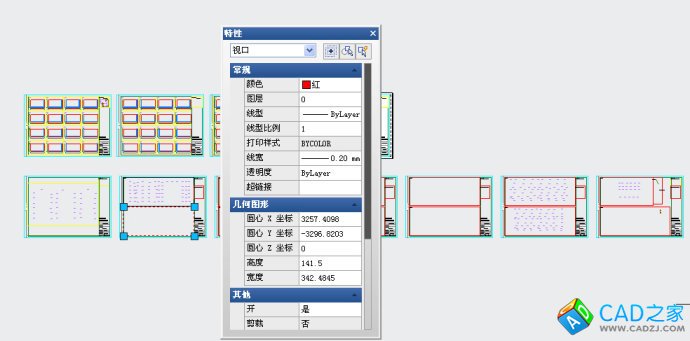

直接在布局空間按CTRL+A，將所有對象選中，然后在特性面板的對象類型下拉列表中看了一下，視口有93個，如下圖所示。



數量超過64個很多，因此會有將近30個視口無法顯示。但現在視口已經設置好了，怎么辦呢？難道要再建一個布局，重新創建這些視口嗎?不用！我找到一種偷懶的辦法，就是復制布局。操作方法如下：

1、 在布局空間中右鍵單擊布局標簽，在右鍵菜單中選擇“移動或復制”，如下圖所示。



2、 在彈出的對話框中選擇要復制的布局，勾選對話框底部的“創建副本”，如下圖所示。



3、 點“確定”按鈕，就可以復制出一模一樣的布局。

4、 進入原來的布局，框選并刪掉一半的圖框，再切換到復制的布局，將原布局中保留的圖框刪除?？傊褪菍⒃瓉淼囊粋€(gè)布局分成兩個布局，這樣每個布局的視口都不會超過64個，這樣每個視口就可以正常顯示了，如下圖所示。



最后總結一下，當出現視口顯示空白時，首先在布局里全選，看看有多少個視口，如果視口沒有超過63個，就檢查一下MAXACTVP的設置，將它設置為64，如果超過64個，就只能采用上面的方法分拆布局了。
