有人問了這樣一個問題：我收到一張圖紙，單位為英寸，請問有沒有好的辦法將其改為毫米，因為我所知道的方法只有，先輸入UN，將單位改為毫米，再全選，統一縮放個倍數，請問還有更好的方法嗎？
      這個問題之前其實講過，不過從另一個角度講的，是有人在插入外部參照時發現圖形尺寸自動放大了一定倍數，導致圖形不匹配了。

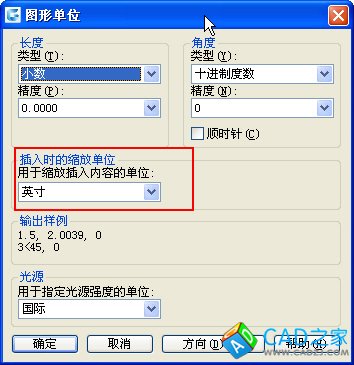

       這兩個單位其實都跟CAD的單位UNITS有關系。因為CAD的單位對于單張圖紙沒有意義，也就是說無法通過設置單位來轉換圖形的尺寸，我們繪制一個單位長度的線，無論單位設置為英寸還是毫米，測量出來都是1。如果用復制（CTRL+C）和(CTRL+V)的話，我可以看到是不會進行任何轉換的。也就是可以說，CAD單張圖紙是無單位的。在單位設置對話框中很明確地說明了CAD中單位的作用，如下圖所示。




       所謂插入時的縮放單位，也就是說只有這張圖在被作為圖塊或外部參照插入到其他圖紙中時，這個單位才會起作用，而且會根據兩張圖紙的單位關系進行轉換。

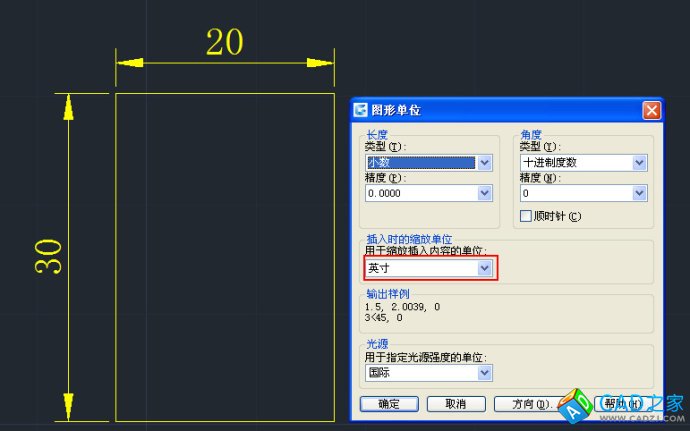

       要解決問題其實很簡單，假設圖紙是按英寸繪制的，縮放單位已經設置成了英寸，如下圖所示。

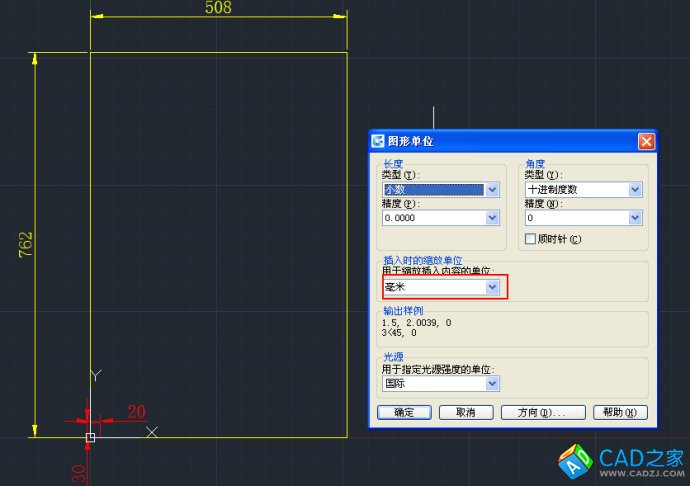

      要想將這張圖轉換成毫米為單位的圖，紙需要開一張空圖，將縮放單位設置為毫米，然后輸入I命令插入圖塊，瀏覽到要轉換的圖紙，將圖紙作為圖塊插入進來，然后炸開，并PU命令將與圖紙同名的那個圖塊清理掉就可以了。為了觀察圖形尺寸變化的效果，我在毫米為單位的圖中繪制了相同尺寸紅色的圖形，插入并炸開圖塊后的效果如下圖所示。




      紅色是用作參照的圖形，黃色是插入的英寸為單位的圖形，可以看到黃色圖形已經自動轉換了尺寸，而且圖塊被炸開后，標注的數值也自動更新了。顯然，軟件自動計算比例并進行縮放比我們手動輸入一個比例：25.4去縮放顯然更加簡單和精確一點。

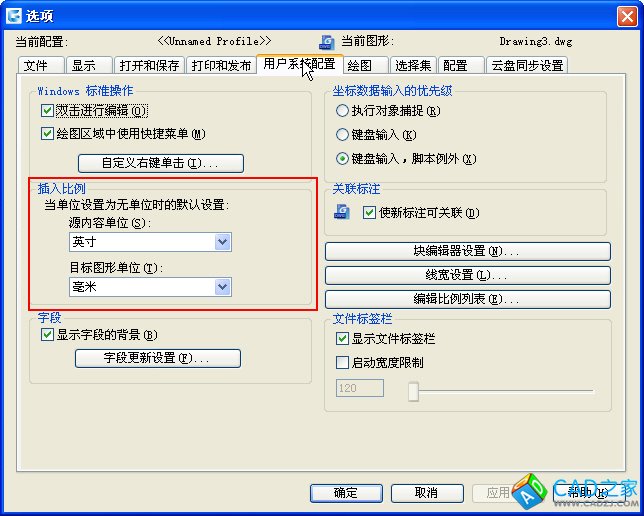

     假設我們知道某張圖紙是用英寸繪制的，但這張圖紙并沒有設置縮放單位，也就是縮放單位的設置是無單位，我們可以開一張新圖，也不用設置單位，我們只需在選項（OP）對話框的“用戶系統配置”選項卡中設置插入比例，而不需要修改原圖的設置，如下圖所示。




        做好這樣的設置后，插入任何無單位的圖紙都會進行這樣轉換。
        這是目前想到的圖紙單位轉換的兩種方式，不知道其他朋友還有沒有更好的方法。
