繪圖比例、圖框比例、標注比例、打印比例

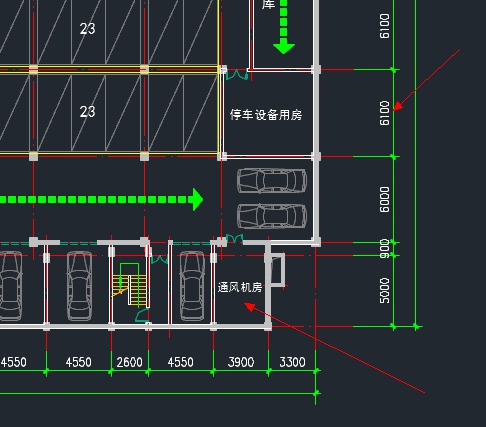

出圖時從一張CAD圖復制到另外一張圖時的比例變化等

恩，一般圖紙不是1：1繪制的就是11：1000繪制的，你復制過來后看比例不對的話就縮放一下就好了。不過我一般喜歡自己畫而不是摳圖，因為不知道原來的圖都有什么鬼圖層，復制到我的圖上后各種圖層清理不干凈，實在忍不了有些人做圖塊的時候亂鏈接圖層。。。
跑題了。。

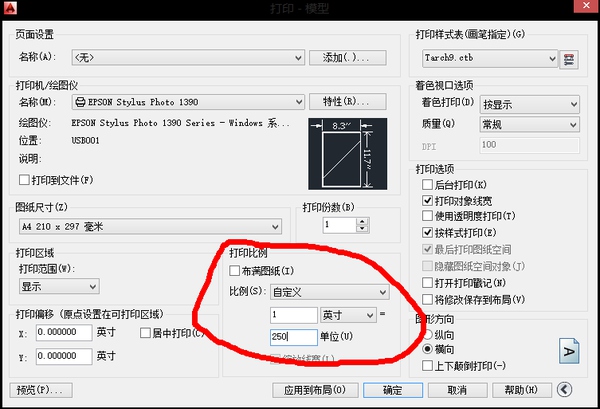

【打印比例】圖紙打印時候有個縮放比例，一般1：100、 1：200等，就是讓你1：1繪制的模型能放在A3等圖紙上的比例。這個應該是最好理解的。

【標注比例】（注釋比例）這個也是曾經困擾我很久的。想必題主問得應該是這個。平時出問題最多的也應該是什么尺寸線的標注的大小，文字的大小等。



這兩處的文字的大小是不是總是發現打印出來圖紙的時候大小不合適？
這就是標注比例的問題，實際上應該是注釋比例



要理解這點，我們先要知道cad里面的文字和標注文字是有一個【注釋性】的屬性的。

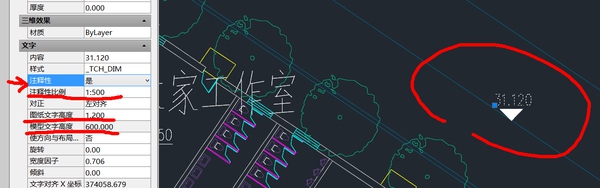

當注釋性為否時：文字高度就是你輸入的高度。比如上圖的文字高度為300，這樣的話在圖面里就和那些1：1繪制的墻啊柱子啊等模型是一樣的屬性，就那么高，你按照1：100打印的話出來就是3mm的文字，按照1：300打印的話就是1mm的文字。
當注釋性為是時：文字高度就是‘文字高度’ב注釋比例’。

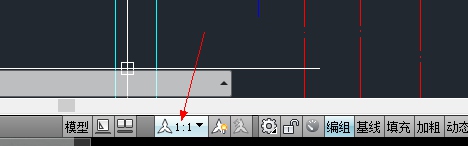

再給你看一下注釋比例的位置：



這個建議你在一開始畫圖的時候就改成你要出圖的比例，比如你要畫平面圖，A1 ，最后出圖會1：100打印，這樣的話你就一開始就把這個注釋比例調成1：100。然后再做標注和文字的時候那些圖元的比例就成1：100的標注比例了。但是如果你畫了一半再改的話，那些已經繪制的圖元的比例是不跟著變的。例如：



右下角的比例我改成了1：50，但是這個文字的比例還是1：100的。

【天正的比例】一般現在大家都在用天正畫圖，而天正的文字和標注和cad自帶的不太一樣。
它的比例在左下角，你看上一張圖的左下角的1：100，這個是天正的比例。

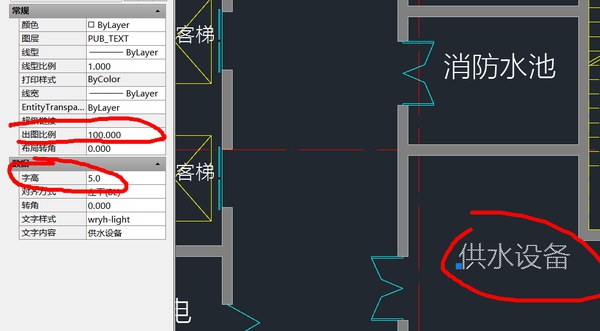

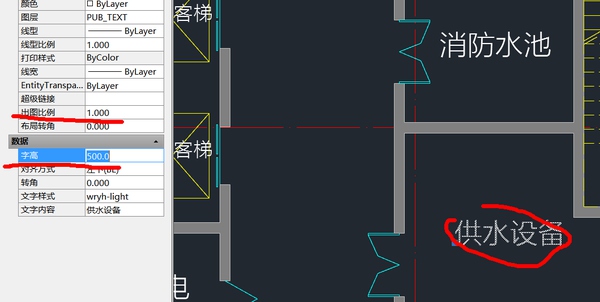

而天正的文字是沒有標注性這個的，而是有個出圖比例（上上一張圖左下角的比例）和字高的，不著這個你也應該好理解，和cad自帶的一個道理，比例乘以字高就對了。你要是1：100打印，就把出圖比例設成1：100，然后字高調成3.5mm，這樣打出來就是3.5mm。如果你設置出圖比例為1：1 ，字高700，然后1：100打印，出來的字高就是7mm高。


恩 希望我講明白了。

最后
【圖框比例】這個比較好理解，就是你在圖紙上畫一個框，可以看出來最后打印的范圍。

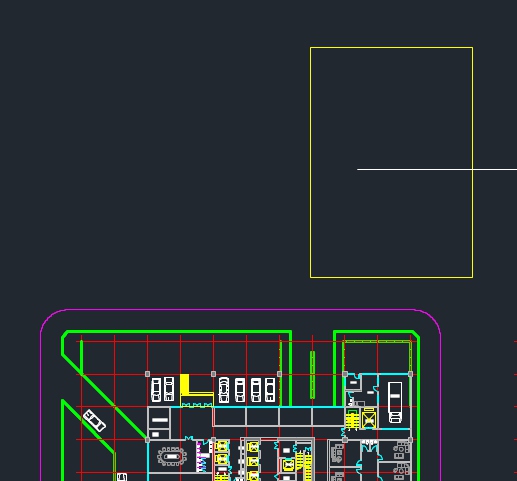

比如這個，我花了一個29700×42000的矩形框，這樣的話我用100的比例打印的話，打印在A3紙上，能框起來的范圍就是那個黃色矩形框的范圍。
恩 放不下啊
那就打印到A1圖上吧，畫一個59700*84100的框，勉強放下了



（就是為了防止你們吐槽我的平面。。。）
看，矩形框的范圍就是A1圖紙上1：100的比例能放下的東西。
