在CAD中，視口可以對CAD圖形進行多個方向的顯示和觀察。從而使繪制的圖形更加直觀。

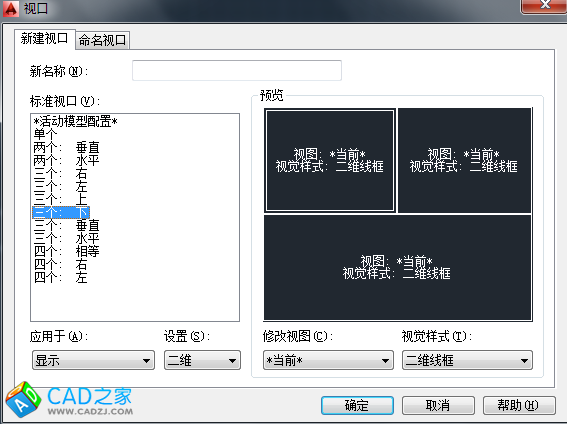

在菜單欄點擊“視圖”——“視口”——“新建”，會彈出一個“視口”對話框，如圖所示，可以對視口進行編輯：
以下是視口對話框每個按鈕的作用介紹：
-
新名稱：為新模型空間視口配置指定名稱。如果不輸入名稱，將應用視口配置但不保存。如果視口配置未保存，將不能在布局中使用。
-
標準視口：列出并設定標準視口配置，包括 CURRENT（當前配置）。
-
預覽：顯示選定視口配置的預覽圖像，以及在配置中被分配到每個單獨視口的缺省視圖。
-
應用到：將模型空間視口配置應用到整個顯示窗口或當前視口。
-
顯示：將視口配置應用到整個“模型”選項卡顯示窗口。
-
當前視口：僅將視口配置應用到當前視口。
-
設置：指定二維或三維設置。如果選擇二維，新的視口配置將最初通過所有視口中的當前視圖來創建。如果選擇三維，一組標準正交三維視圖將被應用到配置中的視口。
-
更改視圖：用從列表中選擇的視圖替換選定視口中的視圖。可以選擇命名視圖，如果已選擇三維設置，也可以從標準視圖列表中選擇。使用“預覽”區域查看選擇。
-
視覺樣式（在 AutoCAD LT 中不可用）：將視覺樣式應用到視口。將顯示所有可用的視覺樣式。
