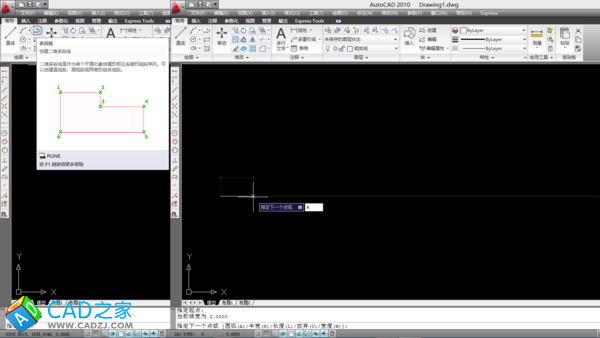

如圖所示，單擊“多段線”命令按鈕，提示“指定起點”；在繪圖區(qū)域合適位置單擊指定起點，提示“指定下一點”，輸入參數A，按Enter鍵確認。

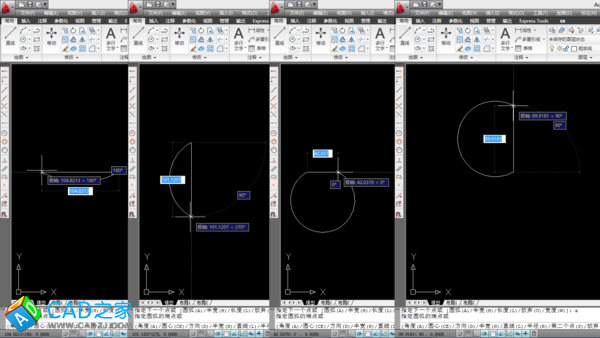

如圖所示，提示“指定圓弧的端點”，圖中顯示：如果指定的圓弧端點在起點左、下側，則繪制劣弧；如果指定的圓弧端點在起點右、上側，則繪制優(yōu)弧。

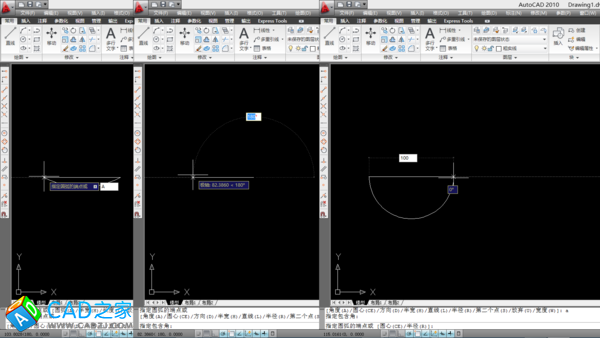

如圖所示，移動鼠標至合適位置，輸入參數A，按Enter鍵確認；提示”指定包含角“，移動鼠標或直接輸入180度，按Enter鍵確認；提示”指定圓弧的端點“，向右水平移動鼠標，輸入數值100，按Enter鍵確認。

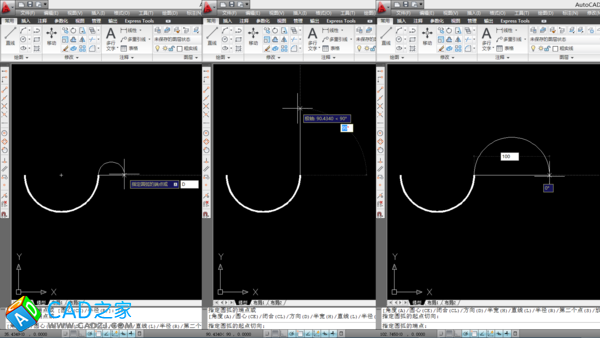

如圖所示，提示”指定圓弧的端點“，輸入參數D，按Enter鍵確認；提示”指定圓弧的起點切向“，移動鼠標或者直接輸入90度，按Enter鍵確認；提示”指定圓弧的端點“，向右水平移動鼠標，輸入數值100，按Enter鍵確認。

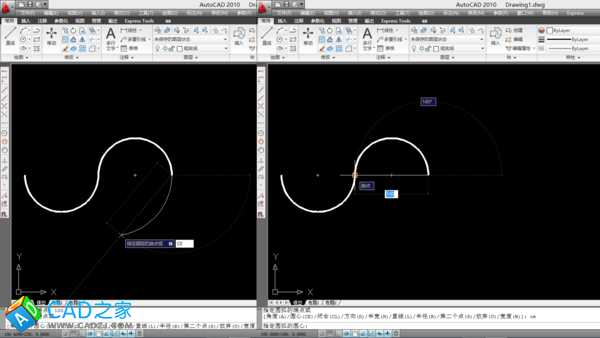

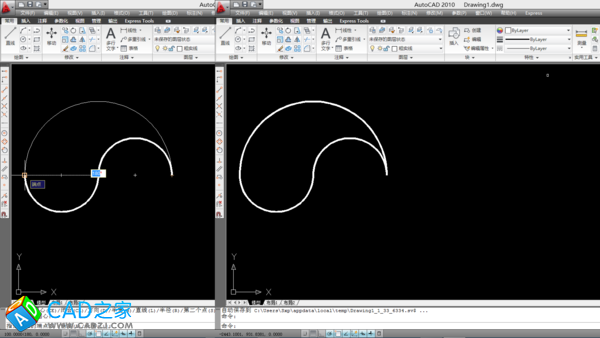

如圖所示，提示”指定圓弧的端點“，輸入參數CE，按Enter鍵確認；提示”指定圓弧的圓心“，移動鼠標捕捉端點，單擊指定圓心。
