為什么我復制圖形的時候，標注會很夸張的拉伸變形呢，怎么才能解決

utoCAD提供用戶對dimassoc有3個選擇，即dimassoc=0,1,2. 既然AutoCAD允許用戶選擇，就不能說哪個好哪個不好。
但是，軟件有這些功能，并不等于我們就不加區分隨意使用。就我個人來說，
dimassoc=0，絕對禁止，
dimassoc=1，基本不用，也絕不提倡，
dimassoc=2，唯一選擇。

dimassoc=2，尺寸標注對象與被標注對象關聯，編輯被標注對象（圖形），尺寸標注跟著修改。當使用圖紙空間繪圖，而且是在布局內標注模型空間內的圖形的尺寸時，不會出現問題。
dimassoc=1，尺寸標注與圖形沒關聯，如果在同一空間，將圖形和尺寸標注一起編輯倒也沒什么問題，可如果是上面說的在布局內標注，問題就大了。
以上道理不展開討論，因為在我的話題《AutoCAD的圖紙空間及其使用技巧》中有詳細說明。


我的結論是：如果嚴格按AutoCAD的規矩標注，絕對不可能出現這種情況。  反過來，凡是出現這種情況，都表明標注是有問題的。

而所謂沒嚴格按規矩繪圖，一般有2種可能性，一是有些人根本就在瞎畫圖，操作習慣極差，比如喜歡畫假圖，文字樣式亂設一大堆等等，這類我們不討論。二是繪圖習慣不錯但還沒精通AutoCAD，無意中出現了問題。

無意中出現的問題，我們可以用下圖來說明：

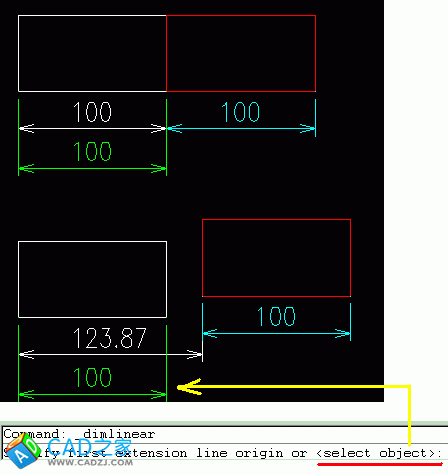

我們要標注2個100的尺寸，因為都是直線，用捕捉端點來標注怎么說也過得去。可是，當把一個圖形移開，其中的一個100尺寸變成了123.87而另一個巋然不動。為什么呢？其實下圖能夠說明問題，大家不妨研究一下。
