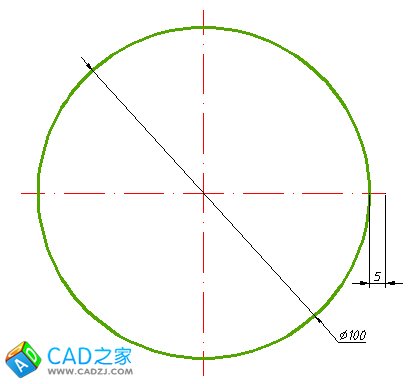

1、根據機械制圖國家標準的規定，中心線的端點應超出圓弧3-5mm，否則都是不規范的，如下圖。這個是很好畫出的，但是有點費時。




2、老朽總結了一個使用圓心標記繪制中心線的快速方法。用到二個命令，分別是dimcen和dce。dimcen是設置圓心標記的長度，如果圓心標記的總長度是110，只要輸入55即可，千萬不能輸入110。或者輸入-5，表示超出5，務必記住。

3、具體做法：在命令中輸入系統變量命令DIMCEN，回車，對圓心標記的參數進行設置，在這里可以設置成55或者-5（這個參數可以設置成正數、負數或0。正數表示中心線的一半長度；0表示沒有中心線；負數表示超出圓弧的長度。）設置好了繼續往下做。


4、輸入圓心標記命令DCE，回車。
5、點擊需要繪制中心線的圓或圓弧，中心線即可繪出，和第1步用二條直線繪制的效果一模一樣。
