CAD中經常用到屬性塊，最常用的有圖框和設備圖塊等，屬性文字在不分解圖塊的情況下就可以輕松編輯，在前面已經有相關文章介紹過屬性塊的好處以及屬性文字和普通文字的區別。

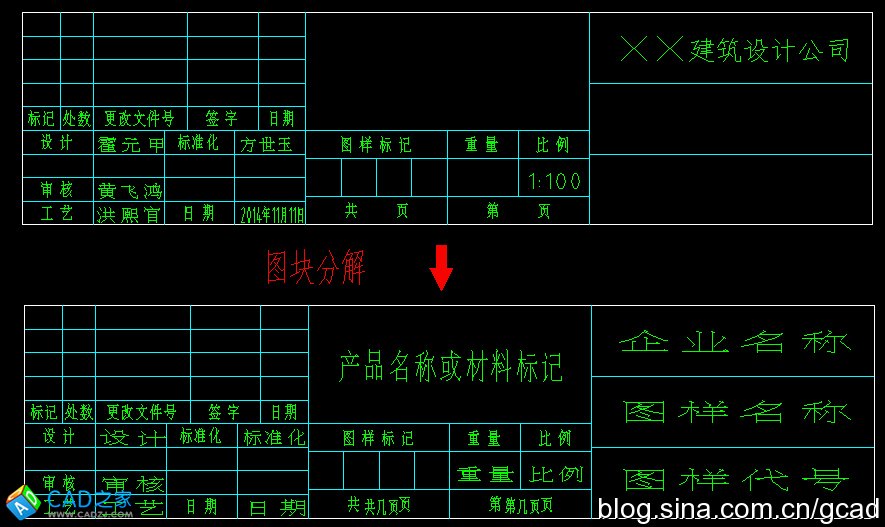

但有時我們需要把屬性框炸開（X），炸開后屬性文字顯示的不是屬性的值（也就是顯示的文字），而是變成了標記，如下圖所示。



很顯然，我們希望圖塊分解后能保持原來的樣子，而不是變成圖定義之前的樣子。但屬性塊用常規的炸開（EXPLODE）命令，結果就是這樣的，屬性文字被原始狀態。在CAD的常規命令中還真沒有命令能解決這個問題，因此在CAD的擴展工具中專門開發了一個命令：分解圖塊屬性為文字（Explode Attributes to Text），命令是BURST。如果你用的是AUTOCAD，注意必須裝了擴展工具（Express Tool），浩辰CAD等軟件會自動安裝擴展工具。

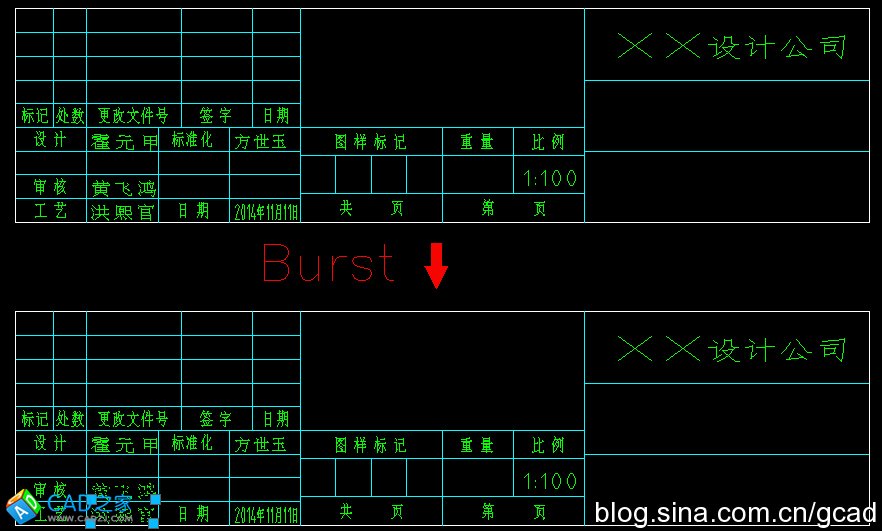

同樣是上面的圖塊，我們用BURST命令再分解一下，分解結果如下：


在CAD的擴展工具中還是有不少類似的實用工具的，如果你有空的話，不妨研究一下，沒準會發現你非常需要的功能。
