彈簧的畫法有很多種，本文介紹兩種比較簡單的畫二維彈簧的方法：
方法一：使用陣列

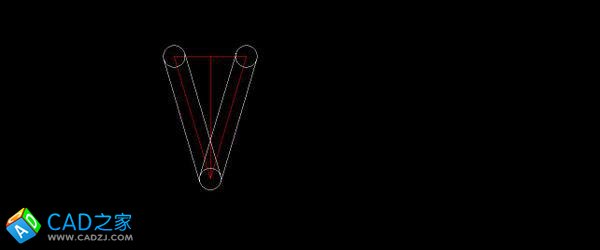

先繪制一個V字型的圖形，如下圖所示，作為彈簧的基本部件：

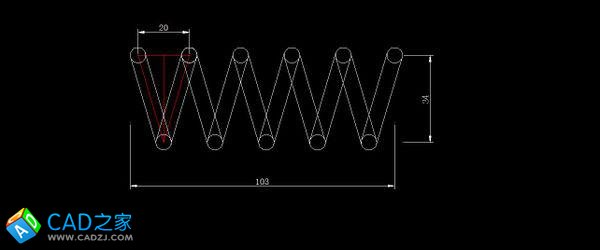

再使用矩形陣列就可以了：
方法二：
先簡單地畫好彈簧的基本線經，然后畫出內/徑，再向上方向復制好節距，然后把第一排圓
的切點切到第二排圓的切點。
