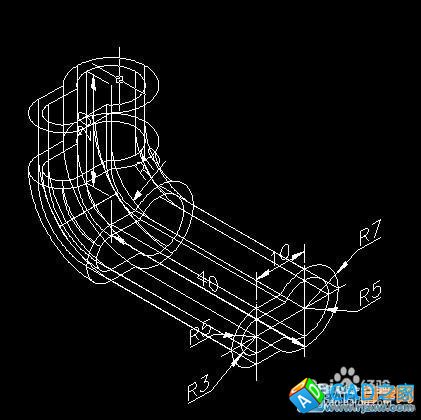

效果圖：

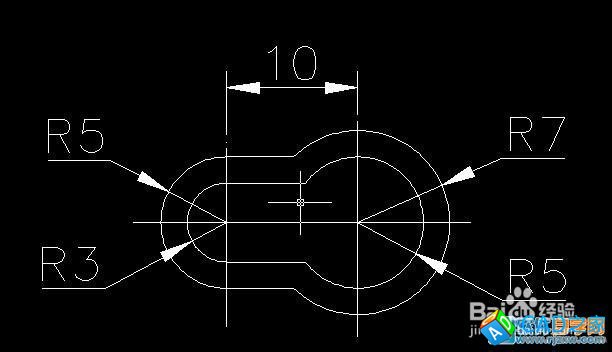

第一步：點擊視圖菜單---三維視圖----主視圖，在主視圖中繪制以下平面圖：如圖1

如圖1

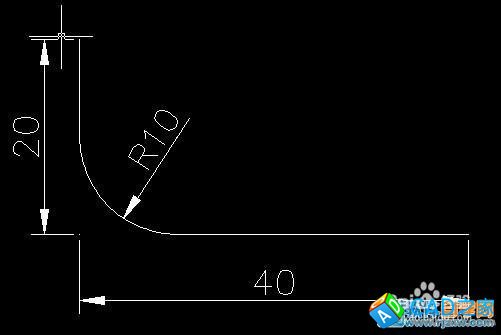

第二步：點擊工具欄上的面域工具或通過繪圖菜單及REG面域命令把那個圖形形成面，然后點視圖菜單----三維視圖----右視圖。

繪制出跟徑圖效果：如圖2

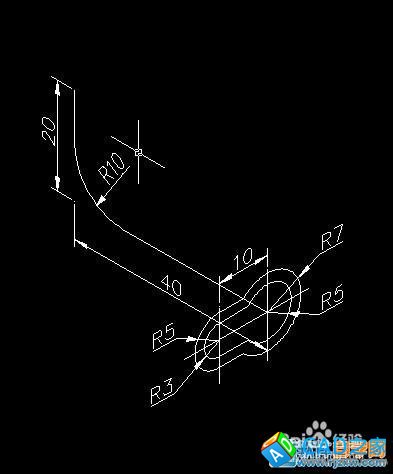

第三步：用PE多段線組合路徑成一體后，此教程由軟件自學網首發，點擊視圖菜單---三維視圖----西南等軸測，并把路徑與兩個對象調整好位置如圖3：

第四步：用EXT拉伸命令，在命令行中輸入EXT命令---空格，選中兩個對象---空格，選P路徑模式 ----路徑為40x20 的圖形。

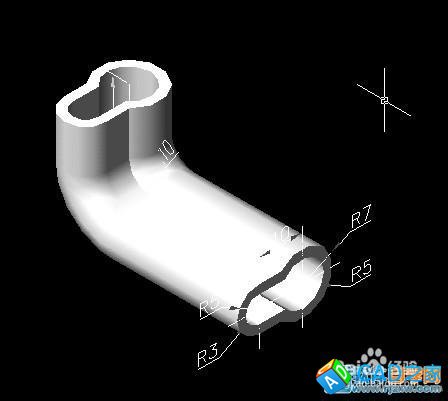

然后形成實體如圖4:

第五步：用SU差集命令，先選外面大的實體-空格，再選里面小的實體-空格后，形成空心實體如圖5：
