在以上兩節中，我們講解的都是規則的標注（直徑、半徑、線性、對齊），如果遇到要標注角度及圓弧長的，該咋辦呢？本節CAD教程講解：弧長及角度標注技巧，歡迎學習；
-

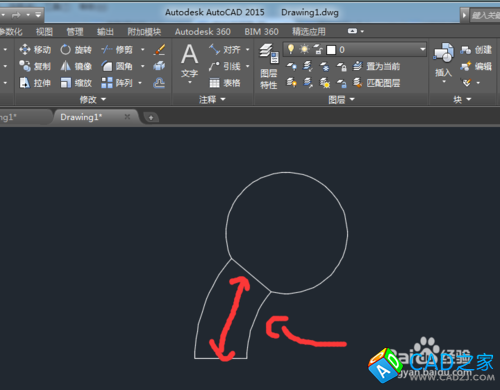

在下圖中，是我已經設計好的CAD圖紙，大家可以參考此圖設計一個類似的圖形；
-
-

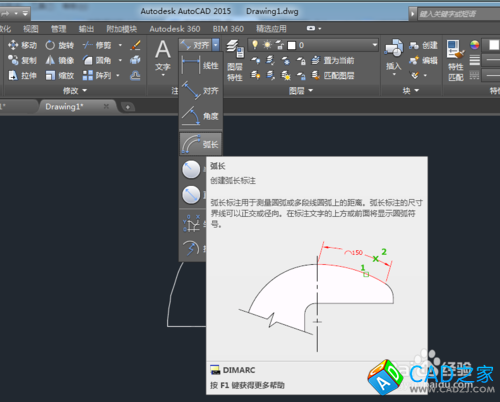

關于弧長關注的定義，請查看下圖中的文字說明；
-

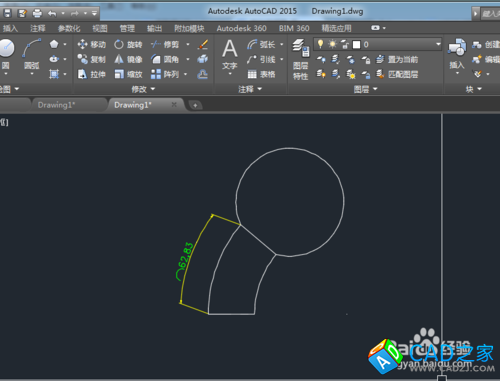

執行弧長標注后，選擇需要標注的圓弧，其尺寸就顯示出來了，在其尺寸前，有C符號；
-

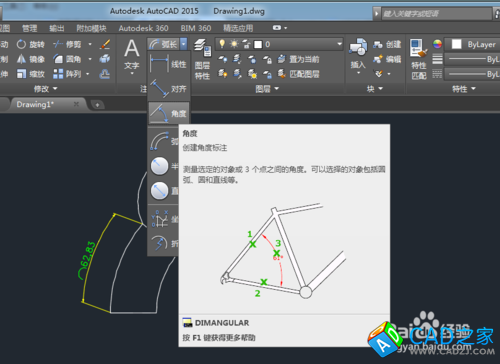

角度標注的定義：測量選定的幾何對象或 3 個點之間的角度。
-

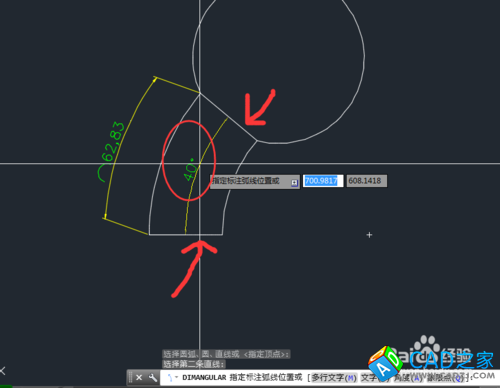

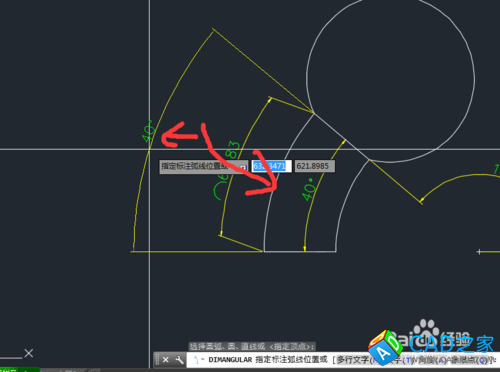

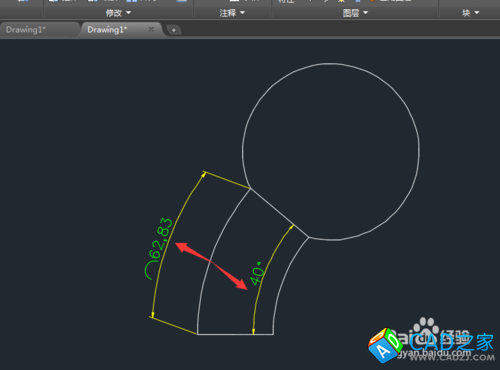

執行角度標注，分別先擇水平線與斜線，其顯示的數值是40度，標注尺寸放置的位置不同，其顯示結果也不同，如圖2；
-

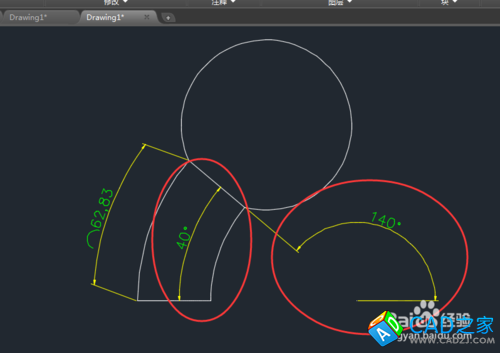

角度標注不但可以選線，還可以選擇圓弧；（使用選定圓弧或多段線弧線段上的點作為三點角度標注的定義點。圓弧的圓心是角度的頂點。圓弧端點成為尺寸界線的原點）
-
設計經驗：
對于圖形上的角度，我們常用角度尺寸來標注，而對于圓弧，我們大多數標注的是其圓心、半徑位置，很少有單獨標注其圓弧角度。
