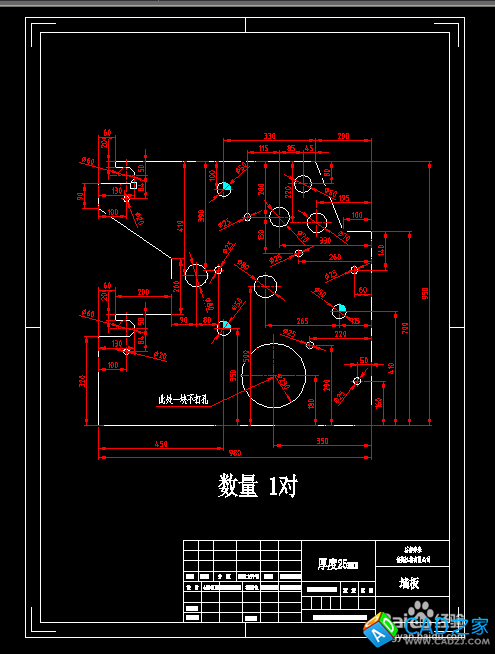

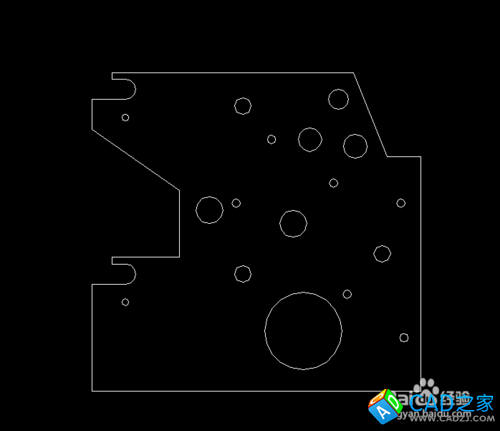

如圖一個墻板dwg文件

先去掉標注和圖框以輔助線，剩下墻板的輪廓線。

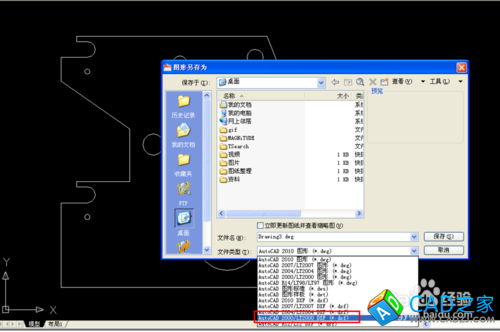

把圖形移動到原點，這樣是為了導入proe，不會太別扭，因為proe坐標原點會自動和cad坐標原點重合。然后保存為dxf文件，文件名不帶中文。

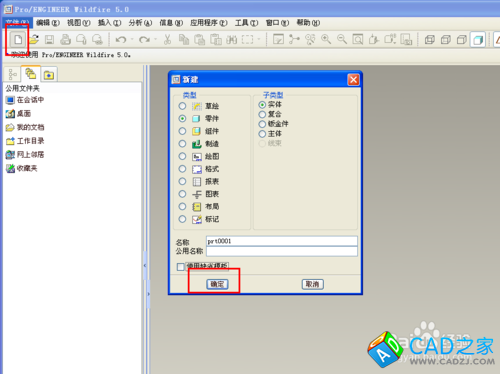

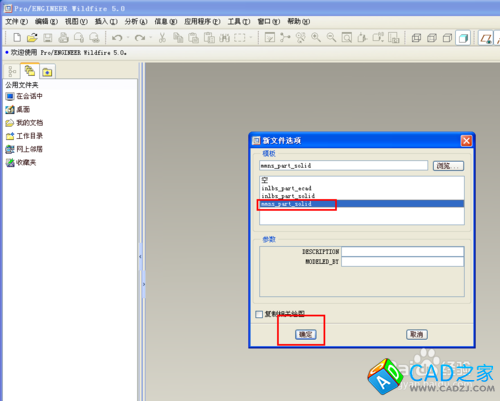

打開proe，新建文件。

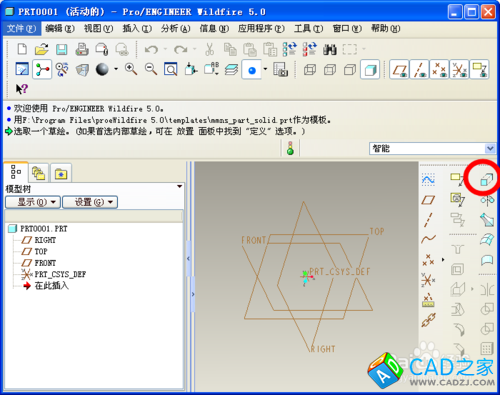

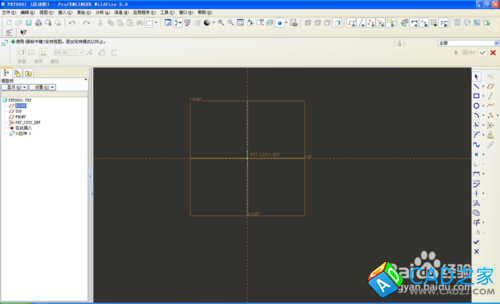

拉伸實體，進入草繪

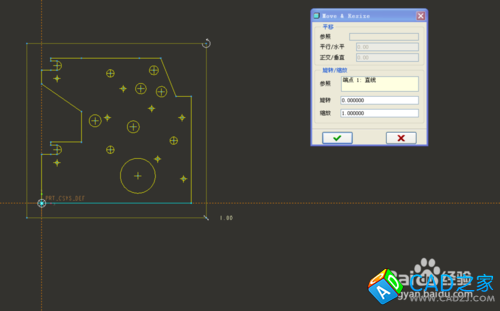

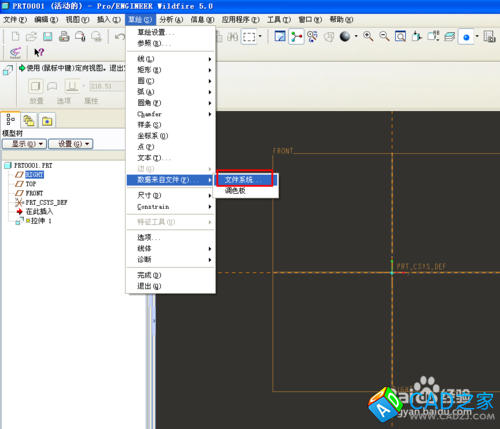

調入dxf文件，然后在屏幕上點下，出現(xiàn)下圖。

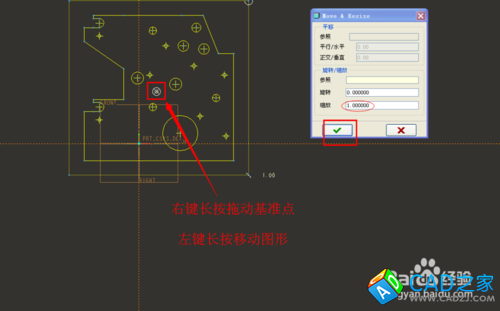

調整好位置，確定

導入圖形，全部是弱尺寸，需要強化和優(yōu)化。

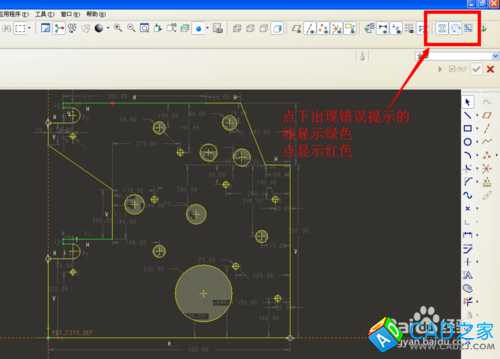

點下左上角出現(xiàn)錯誤提示的

線顯示綠色

點顯示紅色

這一般是重復線條

刪除多余的線，之后，約束強化。

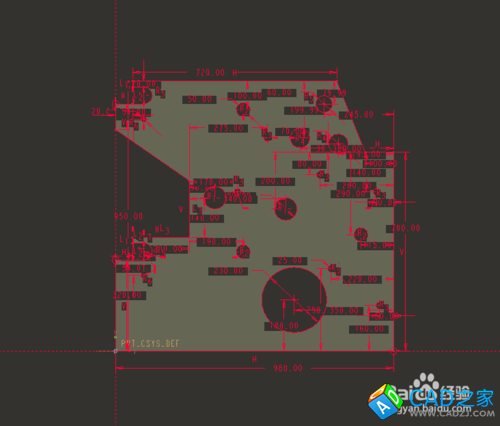

選中全部，右鍵出現(xiàn)強化尺寸。

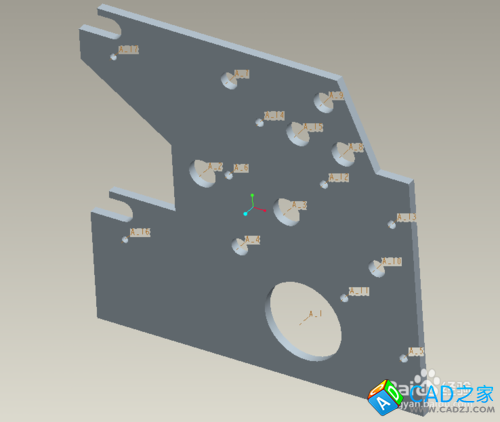

輸入厚度，完成拉伸。

這樣，在proe 中，就非常方便的修改圖形。

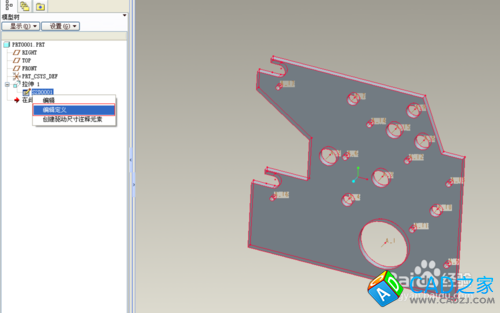

拉伸實體特征下面的 右鍵   編輯定義

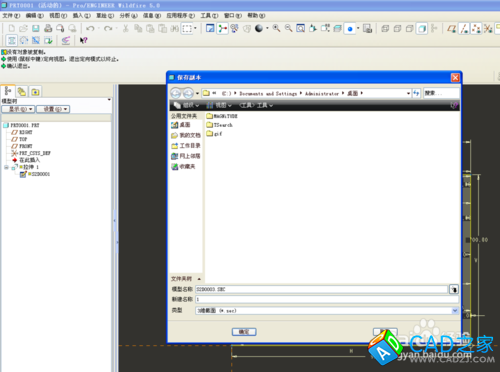

草匯圖 保存副本

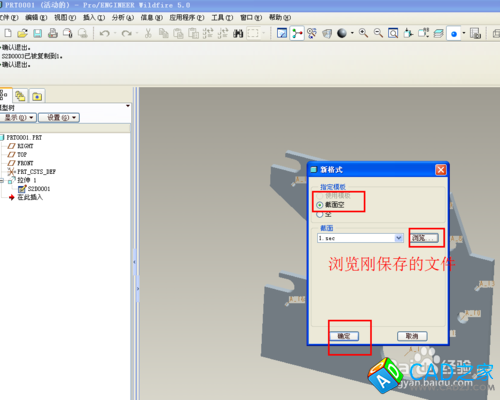

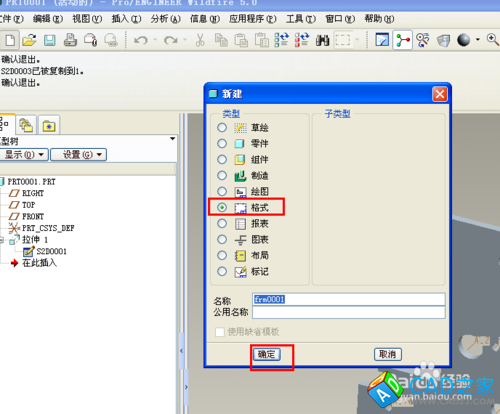

新建格式 空 瀏覽剛保存的草繪圖

保存副本

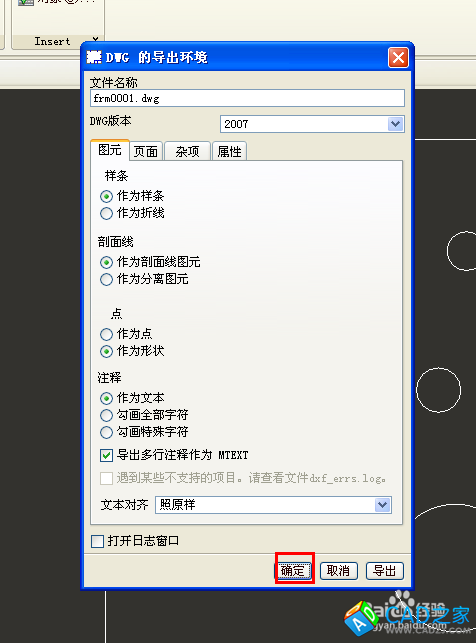

最好選擇dxf格式
