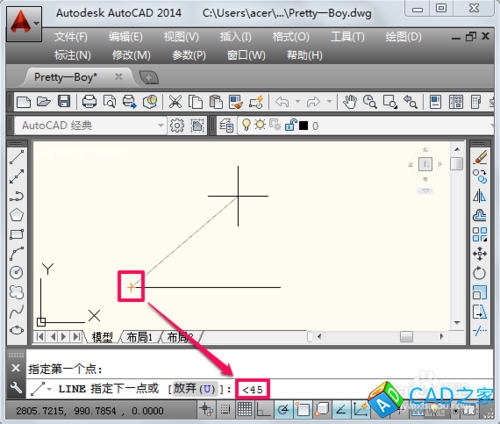

我們先畫出一條水平直線做參照，然后使用直線工具點擊第一點，在命令行中輸入“<45”（限定為45度的意思），最后按回車鍵確定。
-
-

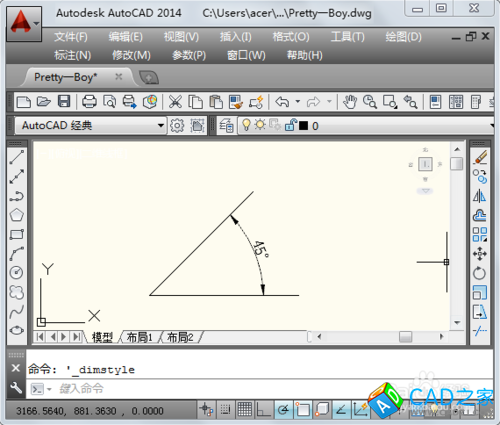

此時直線就限定為45度了，在合適的長度上點擊然后退出直線工具就畫好角度了。
-
如果不光要畫角度，還想直接限定長度怎么辦呢？使用直線工具點擊起點之后，輸入“@200<60”(意思是長度為200，角度為60度)，按回車鍵確定，然后退出直線工具就用cad畫好角度了。
AutoCAD怎么畫角度的圖文教程：命令行法
