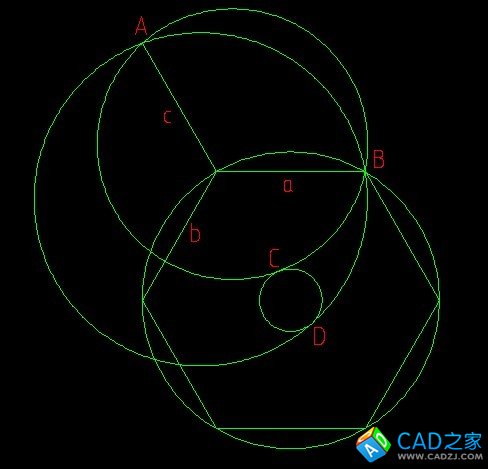

用CAD，A弧圓心在E（F的延長線），B弧圓心在F上
如下圖：
1 分解正六邊形。
2 用b線做鏡向軸鏡向a線，得到c線
3 三點畫圓，第一點選A點，第二點選B點，第三點捕捉切點，并在小圓C附近點選
圓畫出來了，修剪，得到第一個所求圓弧
4 三點畫圓，第一點選A點，第二點選B點，第三點捕捉切點，并在小圓D附近點選
圓畫出來了，修剪，得到第二個所求圓弧
CAD如何畫過一點和一圓相切的圓弧，其圓心在一直線上
