在模型空間繪制的圖形會跟隨視口比例改變，而圖紙空間繪制的圖形由于在視口之外，就不會受視口的影響。常規操作是在模型空間繪圖，在圖紙空間只插入圖框相關的一些內容，但也有不少人會在布局空間進行標注甚至進行繪圖。

如果由于沒有切換模型和圖紙空間將圖形繪制到了錯誤的空間，或者就是想將圖形從一個空間轉換到另一個空間，只用一個命令：CHSPACE就可以解決問題。這個命令比較長，如果英文好的話也很容易記住，就是change space(改變空間)的縮寫。

用CHSPACE命令可以講圖紙空間的圖形變到模型空間，或者從模型空間轉換圖紙空間，為了保證圖形在轉換前后在布局中顯示尺寸一致，都存在一個比例轉換的問題。

如果要從圖紙空間轉換到模型空間，當只有一個視口時，自動使用此視口的比例進行轉換。比如在圖紙空間畫了一個半徑為50的圓，視口比例為1:10，轉換到模型空間后圓的半徑會變成500。假設一個布局中有多個視口，軟件會提示讓選擇一個視口，然后用此視口的比例進行轉換。如下圖所示。

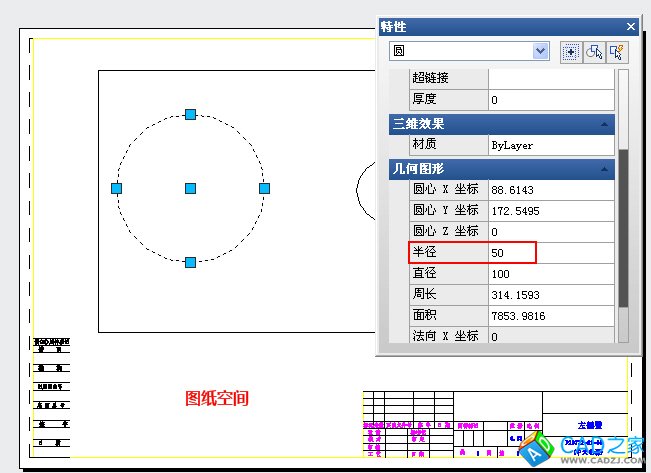

轉換前：圖紙空間

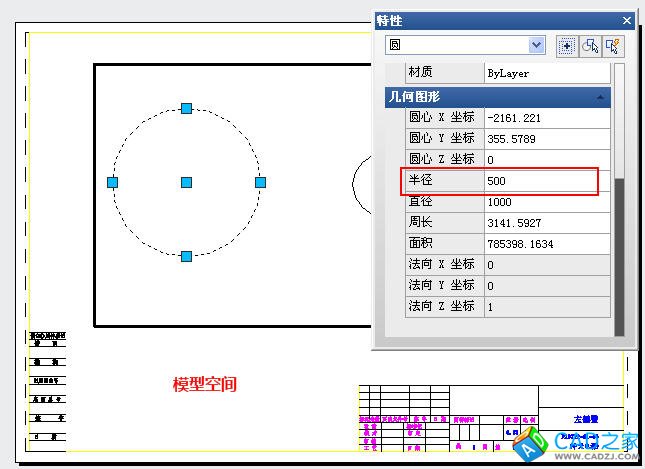

轉換后：模型空間



從模型空間轉換到圖紙空間，先要激活視口才能選擇轉換的圖形，轉換時同樣也會使用激活視口比例，不過換算方式是反過來的，例如模型空間中一個半徑為50的圓，是偶比例為1:10，那轉到圖紙空間的圓的半徑就會變?yōu)?。
