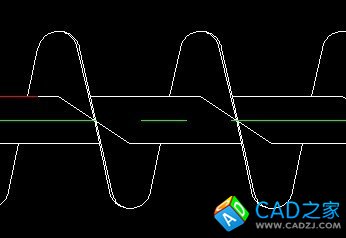

好比這種：
還有如果用長6m、直徑0.3m的罐體，里面用螺旋攪拌，要使用螺旋的尺寸是多少，軸用多大的直徑？



彈簧的畫法已經(jīng)是很麻煩了，你要的是螺旋彈簧的畫法，如果是04以前的版本就用我下面的方法先把畫彈簧學會（這是我在我空間給你復制過來的），然后在學螺旋彈簧的畫法，具體怎么畫晚上我可以告訴你，因為我白天時間不多.如果是07以后版本，用螺旋工具直接可以畫出來，非常簡單。

CAD做彈簧方法：在俯視圖上先畫一個圓，直徑40MM。然后在圓的中心畫上十字架（就是一樹一橫兩條線）然后用主視圖，把剛才畫的圓復制一個，放到下面，距離10MM。然后在用西南軸側視圖，把圓的四個限象點鏈接在一起（就是上面兩條交叉線，于下面兩條交叉線的兩端）。然后點：格式--點樣式，選擇第四個交叉點。然后點：繪圖--點--定數(shù)等分，選擇你畫的四條鏈接線的其中一條，輸入4敲回車，這時候那條線上會出現(xiàn)三個交叉點。如此吧其他兩條線也弄成這樣（注意：其中一條不要，三條就行了）。然后點擊你的：對象捕捉（右鍵）--設置，把限象點打開。輸入命令：UCS敲回車，輸入3P敲回車。然后點三條線兩邊的任意一條（注意，這一條要兩邊的，不是中間那一條）的一端，然后在點向中間那條線的中間的交叉點，然后在點擊最后一條的另一端。在選擇畫弧工具，從你剛才點過的地方畫條弧。這就是一個彈簧圈的一半。然后把他鏡像成一個彈簧圈，復制多個圈鏈接在一起，這就是彈簧了。
