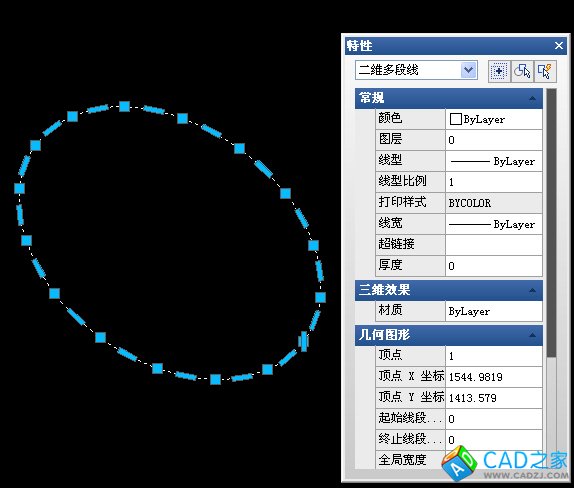

有時我們畫出一個橢圓，但選中橢圓后在屬性框（CTRL+1）看卻是一個多段線，沒有辦法再調整長短軸半徑及橢圓的其他參數，如下圖所示。這是為什么呢？
橢圓命令生成的橢圓有兩種方式：一是以多段線；二是以橢圓（樣條線），采用哪種形式是由系統變量"pellipse"決定的，當其值設為1時，生成的橢圓是以多段線顯示；當其值設為0時，是以橢圓實體顯示。
在CAD中有些命令只能識別多斷線，例如圖像裁剪的imageclip等，如果我們需要一條橢圓形的邊界，我們就不妨把pellipse變量設置為1。
AutoCAD畫的橢圓為什么選中后是多段線
時間:2015-01-15 11:05:59 來源:未知
