3D MAX 下左視圖或者其他視圖，透視圖除外，請問怎么將他們轉換成CAD的立面圖？并且尺寸是一樣的，這樣CAD就會很方便完成立面圖了，請問應該怎么做？
我的意思是將MAX 的左視圖轉換成CAD立面圖，僅僅只是將MAX左視圖按F3線框顯示的時候轉換成CAD立面圖

這個問題并不是很復雜呀!
1.選擇場景中的所有物體（在cad立面圖中需要出現的），用旋轉工具合這些物體的左面朝上，也就是在頂視圖中最終看到的是這些物體的左立面。
2.菜單:文件(File)>(導出)import,導出為cad格式（注意在導出對話框中選擇"導出所選擇對象(Selected Objects)"而不是整個場景）
3.把導出的文件用CAD打開，這時候是三維視圖，把視圖切換到top視圖，就可以在上面標注尺寸了，捕捉什么的照樣使用，精度沒有任何影響.切換到圖紙空間也沒任何問題.
注意事項：
1.max模型最好是用毫米作系統單位(不是顯示單位喲，相信這兩者的區別你應該知道),這樣導出的CAD也是毫米單位
2.系統單位設置對話框中可以調節作圖的精度(其實用max默認的就足夠了).就是那個"Resulting Accuracy"選項
補充一下，最好是在圖紙空間里標注,打印前用hide命令消隱

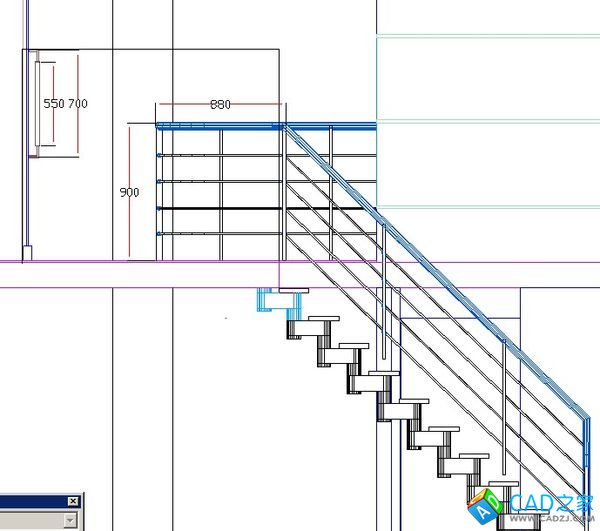

這種方法主要的缺陷是高面數的模型消隱后仍然會顯示出面片輪廓（見附圖中樓梯踏板底部的套筒），不過你把它當成填充圖案的話就沒問題了。
