AutoCAD從很早的版本就加入了圖紙集功能，但但一直沒有用過，不太清楚有什么用處。最近，看到浩辰CAD2015版也增加了這樣的功能，簡單看了一下，對這個功能有了大致了解，在此跟大家分享一下，也許有人能用得上。

簡單的說，圖紙集是一個圖紙管理功能，可以用于管理個人圖紙或項目圖紙。圖紙集的功能還是很強大的，從定制模板、創建圖紙，到生成圖紙目錄、發布打印、歸檔，都可以利用圖紙集管理起來。

圖紙集功能這么強大，為什么在國內很少有人用呢？

圖紙集管理的是圖紙的布局，而且建議每張圖紙只放一個布局，一個布局里只能放一個圖框。這顯然跟大多數單位的使用習慣不一樣，首先國內很多人根本不用布局，只在模型空間畫圖；有用布局的，通常也是一張圖紙放多個布局；甚至還有些人會在一個布局里放十幾個甚至更多圖框。當然，不光國內如此，國外有很多設計人員也是這么用的，要大家改變現有的習慣去適應圖紙集的要求是比較難的。除此之外，無論是工程設計還是制造行業，很多單位都花錢上了數據管理、項目管理或圖檔管理等系統，有了這些系統來管理項目和圖紙，當然也就用不上圖紙集了。圖紙集用得人不多，除了個人習慣外，最主要是由設計單位決定的。

不管大家是否用得上，我還是簡單地給大家介紹一下。

如果確定用圖紙集來管理項目，可以在項目開始前定制一個標準的模板文件（*.dwt），在模板文件中設置好圖層、標注樣式、文字樣式，在布局中插入好圖框、設置好視口、頁面設置等，在圖框中還可以插入跟圖紙集相關的字段，如圖紙編號、圖紙標題等。在圖紙集中新建圖紙時可以直接使用模板，如果模板中添加了圖紙編號等字段，在創建圖紙時可以設置圖紙編號，圖紙中相應字段會自動更新。如下圖所示。

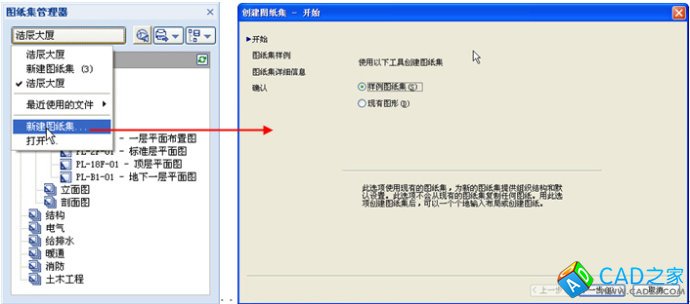

定制好模板后，就可以新建圖紙集，CAD提供了向?qū)Чδ埽梢砸龑?dǎo)你創建圖紙集。創建圖紙集時可以選擇已有圖紙集樣例，也可以選擇現有的圖紙。如下圖所示。

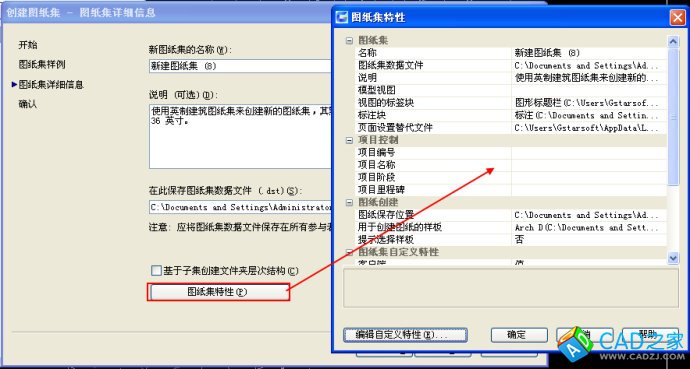

我們可以選擇現有圖紙來創建圖紙集，但基本前提是每個布局只有一個圖框，否則圖紙集起不到應有的作用。如果選擇CAD提供的圖紙集樣例，其中的模板文件肯定是無法滿足要求的，需要修改保存目錄和的模板文件，如下圖所示。

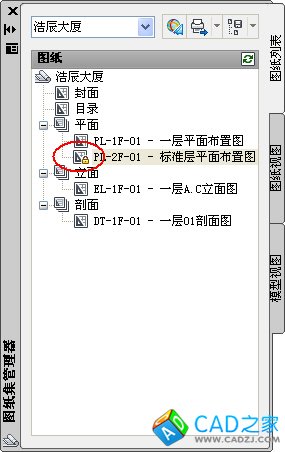

創建好圖紙集后，就可以在圖紙集面板中創建、編輯子集，然后可以創建圖紙、繪制圖紙。如果圖紙集用于多人參與的項目，圖紙集文件和圖紙通常要保存在服務器上，項目組需要設定一定的規則和權限。圖紙如果被其他人打開，在圖紙集中會顯示一個鎖定圖標，如下圖所示。



AutoCAD不僅提供了圖紙創建和管理的功能，還可以對模型視圖和圖紙視圖進行管理，這些功能浩辰CAD還不支持。

”模型視圖“是在模型空間創建視圖，假設一張圖紙的模型空間中包含了一個建筑的平面、立面圖，可以在模型視圖中將此文件添加進來，打開此文件，可以針對平面和立面分別創建和保存命令視圖（VIEW），這些視圖會顯示在模型視圖列表中。

”圖紙視圖“是對圖紙布局空間視口的管理，可以將模型視圖中的視圖插入到打開圖紙的布局空間，在插入的時候可以右鍵設置插入比例，模型視圖所在的原始圖紙會以外部參照的形式插入到打開的圖中。

利用視圖管理，可以模型空間繪制的圖紙更方便地在布局空間插入和定位，而且在列表中雙擊視圖名稱還可以快速定位到圖形所在位置。這個功能看上去不錯，但操作有點復雜，如果對命令視圖、布局視口、視口比例等概念不清楚的話，還真不太容易明白怎么用。

在圖紙集張的圖紙繪制完成后，可以利用圖紙集生成并插入圖紙目錄（這個功能浩辰CAD沒有），可以進行歸檔、電子傳遞，還可以利用發布功能進行打印、輸出成PDF或DWF文件。

我也沒有實際用過圖紙集，沒有完全體會到圖紙集的好處，也許上面的描述也不一定準確，只是想讓更多的人知道這個功能。你如果感興趣，可以參照著AUTOCAD的幫助好好研究一下，我如果有什么說得不對的地方，還請大家指正。
