動態塊中的參數，動作，參數集中包含了太多的選擇，無法一一列舉了，這里舉個簡單的例子說明吧。例如我畫一個螺栓，當然畫的很簡單，只做示意用，不用苛責。

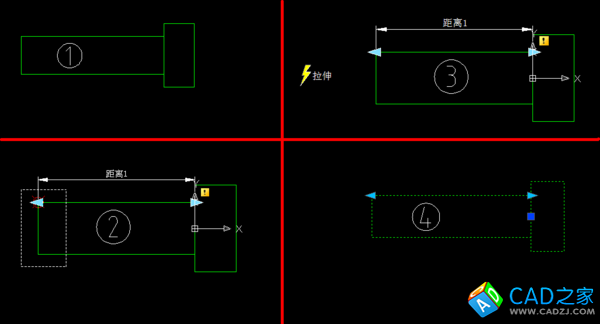

1. 畫一個簡易的螺栓。如圖。

2. 進入塊編輯器，在如圖所示的位置，給螺紋長度上增加一個“線性參數”，這時候在直線的兩個端點上，出現兩個青色的箭頭。

然后切換到動作，選拉伸動作，讓你選擇參數，你就選那個“線性參數”，就是剛才標上去的類似標注的東西了。然后讓你選擇與動作關聯的參數點，參數點就是那個參數帶的兩個點了，現在想要螺栓長度在左側可以改變，當然選左側的那個點，其實移動過去就有紅色圓圈提示的，只能選左點和右點，現在選左點。之后讓你選拉伸框，直接按圖2里面的白色矩形框選一下就可以了。之后是選擇拉伸的對象，選上下兩根水平直線和左邊的豎直直線就可以。最后讓你選移動位置，以為是按照線性參數來拉伸的，所以隨便點一下就好了，放在外部或者內部沒有關系，拉伸動作對這個不敏感。

3. 以上步驟都處理好之后，就是圖3的樣子了，這時候關閉塊編輯器，要選保存修改。

4. 退出塊編輯器之后，選擇這個塊，如圖4，出現箭頭，因?yàn)槎x的拉伸時按左點動作的，所以你拖動左邊的箭頭會改變螺栓的長度，拖動右邊的箭頭就不會有變化。

歸納一下，動態塊的關鍵在于，有參數，有動作，動作要與參數關聯。關于拉伸動作對圖形的效果，例如兩條水平線是拉長了，而短豎線則是移動了，這個等同于拉伸命令（S），可自己研究。至于其他的參數和動作，以及參數集的使用，就不多說了。
